Vectorworks优势篇（1）：简化工作流|就像内置了SketchUp+Rhino+CAD……

admin

关注微信公众号：马sir笔记，学习中文视频教程。

---

▽用Vectorworks Landmark软件完成的Kellogg Park场地规划平面

至于Vectorworks的优势，官网上的宣传，和照搬官网宣传文章已经不少了。当然有些内容存在夸大和渲染的成分。我从另外的角度（就是设计流程简化）聊一下。

传统设计工作流，很大的工作量浪费在导图上（加上项目反复调整，这个过程会变得异常复杂），CAD导入SU，再导入PS，再导入ID或者PPT。Vectorworks的主要卖点之一是，它在单个平台上提供了完整的设计工具：2D和3D制图，分析，演示图形，图形设计，数据表格和施工图文档。设计师不希望在软件之间来回切换，Vectorworks给我们提供了这样一个工作平台。

还有一点还重要，就是根据过往的软件经验，很容易上手。功能强大，且简洁易用才是硬道理。

---

首先，Vectorworks是2D制图和3D建模的集合。

Vectorworks的操作类似于Rhinoceros和Sketchup的混搭。很容易上手。

操作习惯上，Vectorworks是基于工具的，就像SketchUp和PS，直接按键盘的某个键，就可启动对应的工具。我们可以自定义快捷键，改成我们熟悉的，以便快速上手，如L-圆弧，W-选择相似（后面的文章中会专门介绍快捷键设定）。在工具使用过程中，还可以对其参数调整，满足绘图需要，很像Rhino。

▽基本工具，是不是似曾相识？

对象管理上，每个对象都分配有一个图层和一个类。

“类”的作用类似于AutoCAD的图层，从导入导出CAD文件可以体会到（VW与其他软件的交互做的非常不错）。而“层”是一种元结构，例如首层建筑、硬景观，灌溉和种植。两套系统都可在3维模型中控制可见性，非常方便编辑操作，比其他软件的管理方法更灵活。如果类比于CAD，“类”和“设计图层”就是针对模型空间的图层；“图纸图层”就是布局；“视口”就是视口，不过是汇总到一起方便管理；“已保存视图”类似SU中的场景；“参照”就是外部参照。

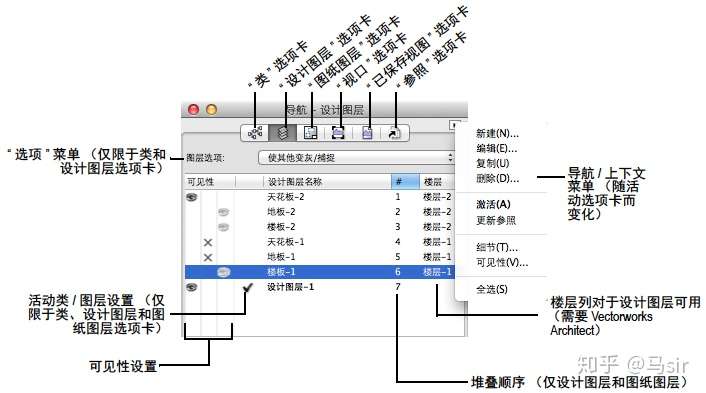

▽导航选项卡

另外，值得一提的是，Vectorworks具有强大的实体和曲面建模工具，包括Mesh面，搭接场景地形；也包括NURBS曲面，可以达到Rhinoceros的精度，而且命令更为简洁。对于一般的手工曲面建模，完全可以应对。

▽NURBS曲面重建命令

▽放样和扫略集成在一个命令下，有不同选项

2017版本以来增加了Marionette脚本建模，提供参数设计功能，并且像Rhino的Grasshopper一样通过连接电池完成建模工作。当然操作上还是比较初级，但是对于数据不复杂的项目，还是可以尝试，毕竟减少软件切换这一点还是很诱人的。

Vectorworks可以生成高质量的分析图和施工文档。其GIS功能和可视化工具可在设计前期进行详细分析。剖面可以直接来自模型本身，从而减少单独绘制截面的时间和出错概率。（同为BIM软件的revit在2D结合3D，以及图面效果上要逊色很多，当然revit侧重于偏后期的建筑设计和各专业协同。）

使用Vectorworks Landmark中的数字地形模型功能，通过将建模建筑物与地形融合起来

Vectorworks Landmark是巴西尼泰罗伊市区的规划项目的GIS工具。赋予建筑对象的数据，可以在2D平面图和3D视图中直观地显示城市密度

Vectorworks Landmark绘制的建筑剖面图。康拉德·希尔顿基金会（Conrad Hilton Foundation）设计项目

从全面的BIM驱动的角度，Vectorworks还有更多核心功能，如，工作表生成，种植，建筑墙体、屋顶、结构、管综……在以后的文章中，我将逐步介绍这些功能的情况。
