Vw从等高线创建地形

马sir

关注微信公众号：马sir笔记，学习中文视频教程。

---

本节介绍创建地形的另一种更为常见的方法：从CAD导入等高线，创建地形。再次夸一夸vectorworks导入、导出的格式之多，令人发指，这会给你充分的自由。

1、获得可用的三维多边形

首先明确，三维多边形可以生成地形，而多段线不可以。因此，导入的CAD等高线（多段线）要转换为三维多边形。分为以下2种情况：

-情况A ：等高线有附加高程数据的，也就是等高线是自带高差的，这种情况比较简单。但是这种等高线也不能直接使用生成地形，而是需要转化为三维多边形，才能用于生成地形。

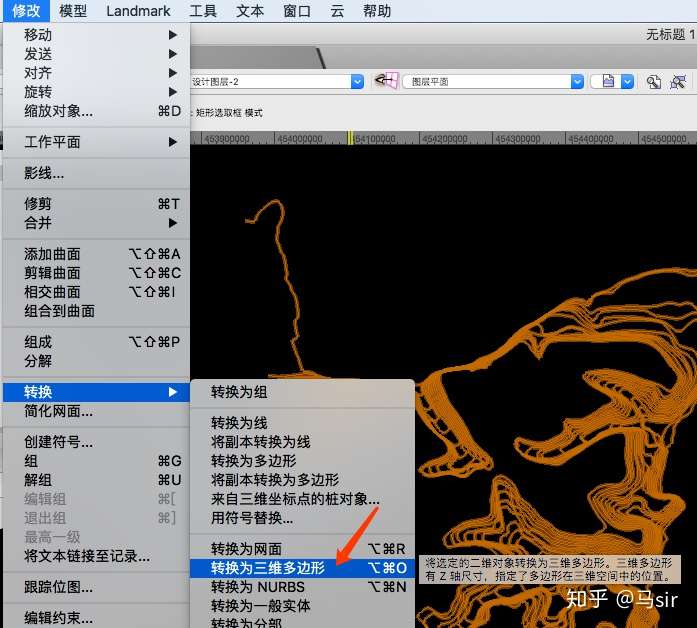

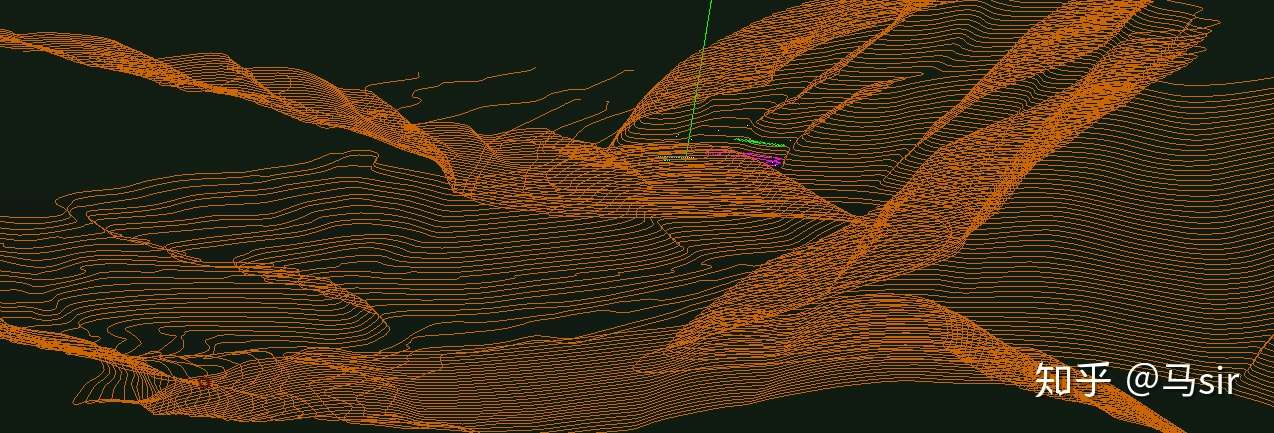

选中等高线，修改/转换/转换为三维等高线。此时，原来单独的等高线，转化为一个组。这个组可通过“创建场地模型”建立三维地形。如果你将这个组，右击解组，就会发现每根等高线的属性从原来的“多边形”，已经变成了“三维多边形”。

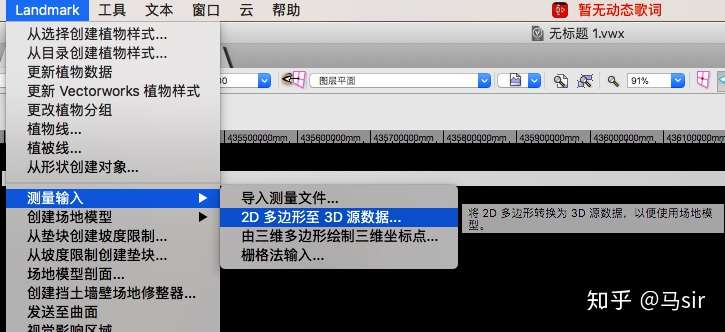

-情况B ： 仅为平面二维多段线的，即多段线在同一平面，那么就需要按标高将其抬升为三维多边形，Landmark/测量输入/2D至3D。

设置起始标高，以及间隔（也就是等高距）。分段长度可以减少等高线的点数，减少运算量，但是精度会降低，出现折线的效果，如果地形不大，不影响计算速度，该项可以设置为0

。选择创建三维多边形，单击确定。

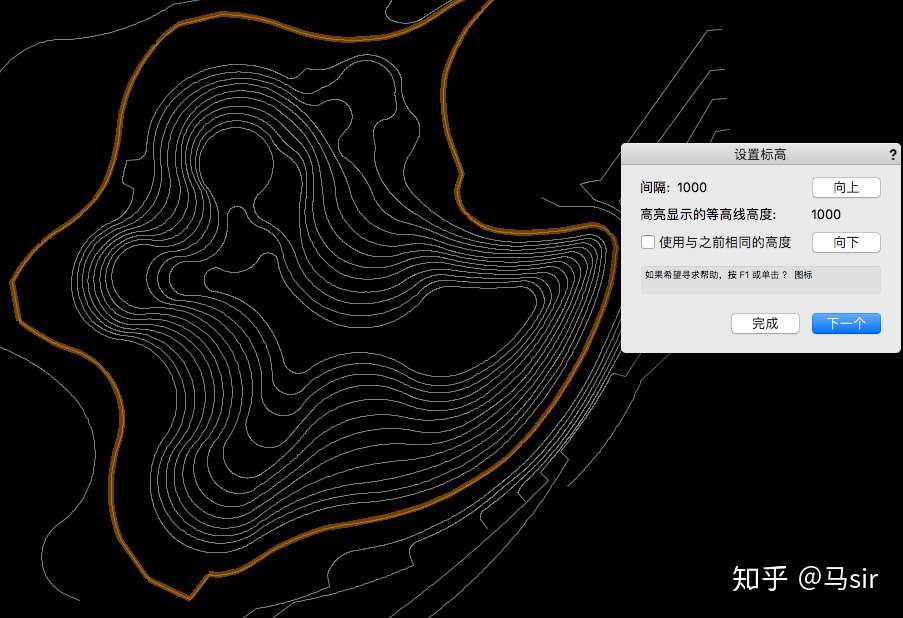

出现如下对话框，对某一条等高线进行调整，向上、向下控制等高线的移动的方向和等高距倍数，使用与之前相同的高度，控制高度递增的，通常不勾选。单击下一个，对下一条等高线调整，直至所有等高线调整完成。经过这一步骤，所有等高线都会转化为带有标高的三维多边形。

2、创建场地模型

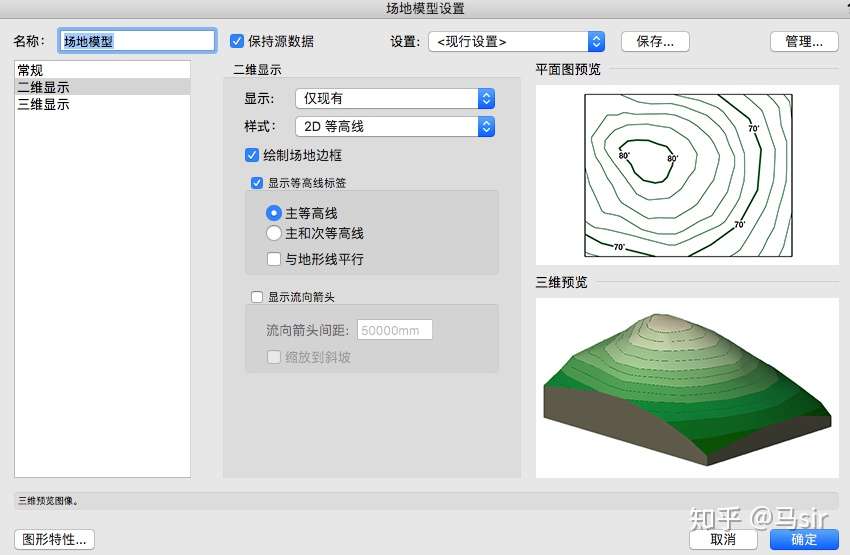

选择上一步骤中获得的三维多边形，Landmark/创建场地模型/来自源数据的场地模型

3、其它注意事项连接等高线

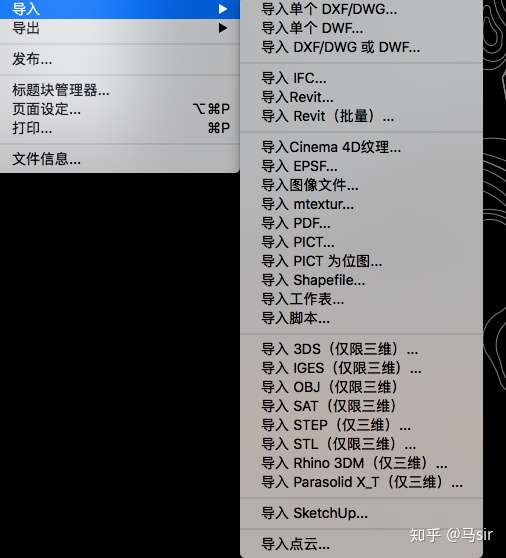

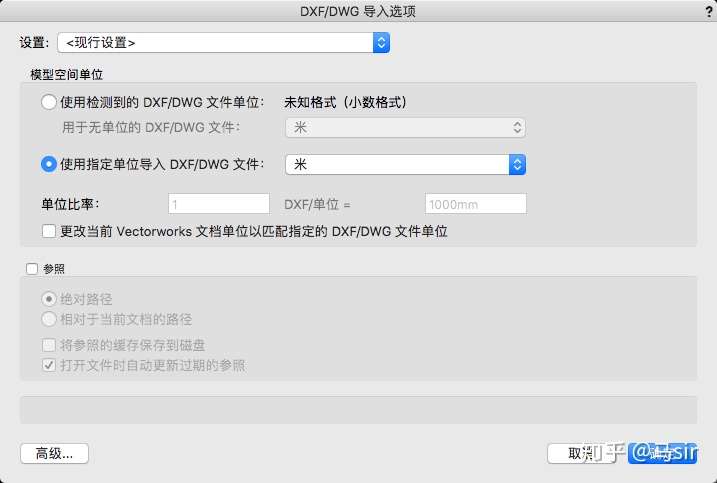

导入CAD、PDF或其他测绘文件，导入是需要注意对单位进行设置。高级选项里有更多设置，需要注意。

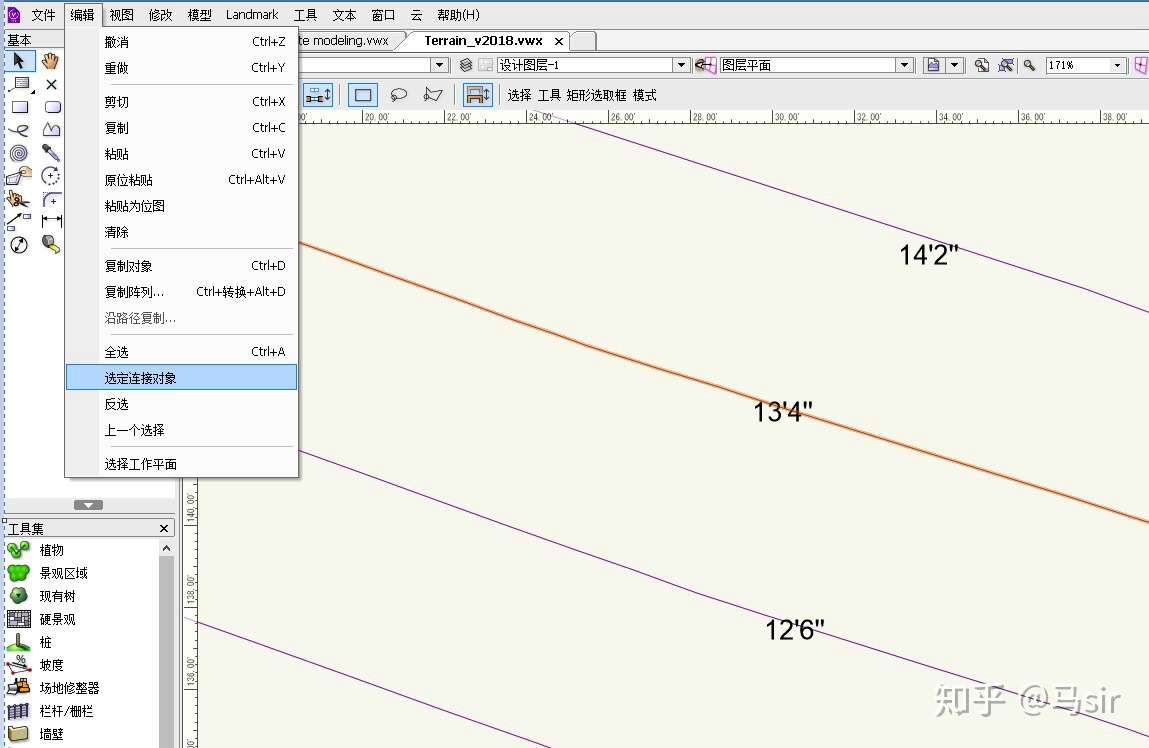

这可以在多个等高线上同时操作。只需从每个等高线选择一个段，编辑/选定连接对象，快速选择与已选择的物体相连的物体，修改/组合，将所有相连的线，组合成一个多段线。

验证3D数据

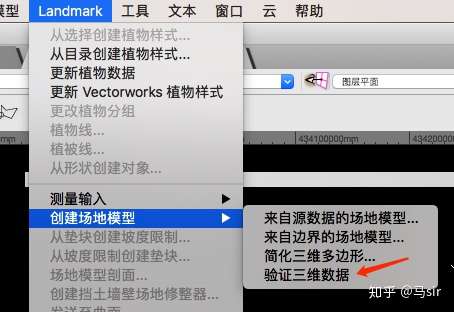

有时步骤1获取的三维多边形存在问题，就需要进行检查。首先需要选择所有的三维多边形，Landmark/创建场地模型/验证三维数据。

该操作可检查重复的三维多边形、一致或垂直放置的三维数据，以及在源数据中相互交叉的三维多边形。
