Vectorworks塔楼建筑表皮建模过程详解（伪参数化）

马sir

关注微信公众号：马sir笔记，学习中文视频教程。

---

本节通过一个建筑表皮实例，介绍Vectorworks的三维建模功能，重点命令包括：形体扭曲、提取线面、创建等高线、沿路径拉伸、锥形拉伸、环形阵列、沿曲面阵列等。关注“马sir笔记”微信公众号，观看本文视频教程！

Vectorworks的三维建模命令有很强的的集成性，在rhino中不同的命令可能会被集成在一个命令的不同选项中，所以使用起来还是比较容易上手，对于NURBS和mesh的支持也很不错。

模型源文件下载

---

建模之前首先分析形体特征，该形体有4种基本元素组成：楼层楼板、玻璃幕墙、窗框、竖向装饰条。

1、建立”类“

为了方便对模型进行管理，我们需要建立不同的“类”对以上4种元素进行管理。其他软件中叫做“图层”的东东，在Vectorworks中叫做“类”，我们可以把“类”简单理解成“图层”。Vectorworks中也有“图层”的概念，而且有“设计图层”和“图纸图层”两种，这个会放在“组织”面板中详细讲解。

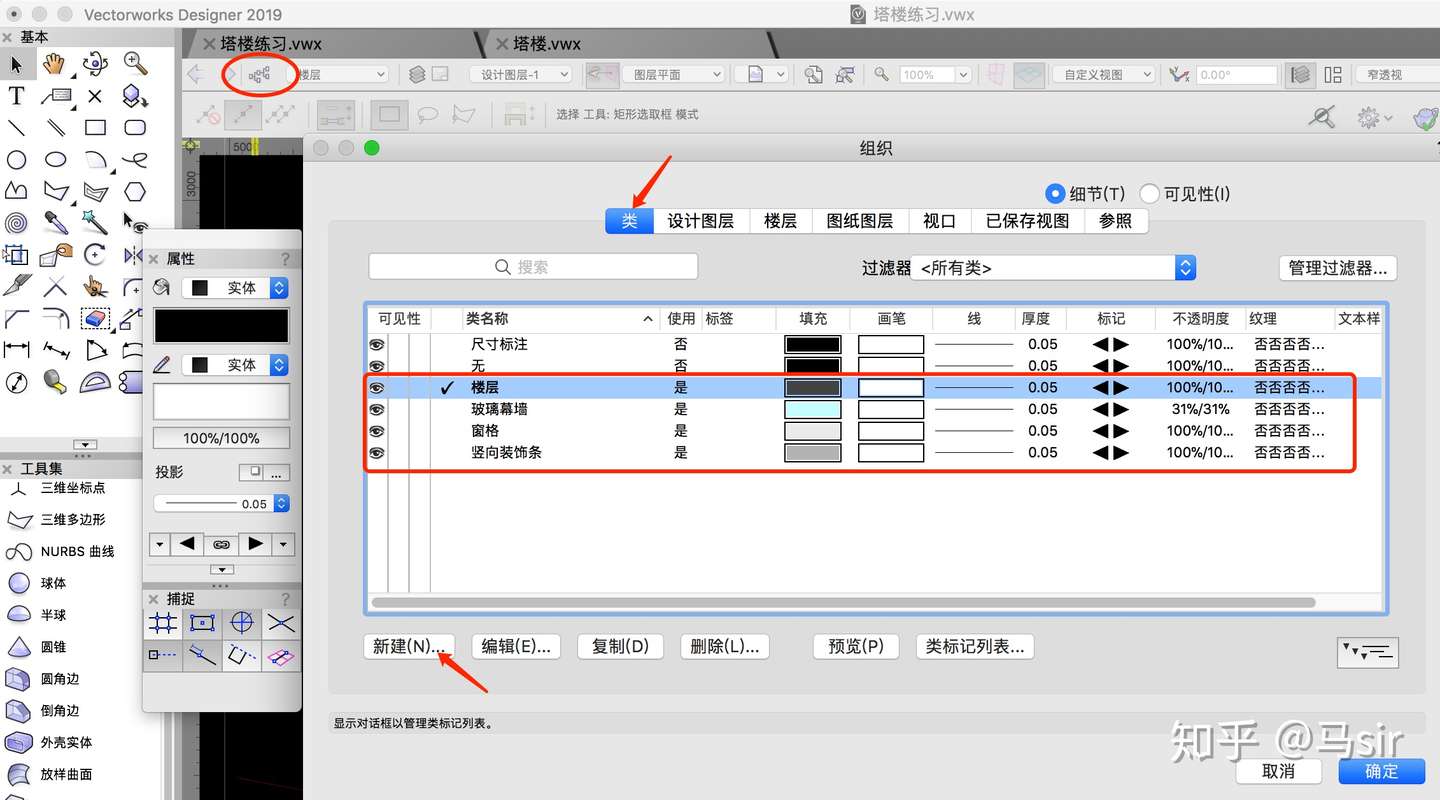

点击“类“前面的图标，打开“组织”面板 \ “类“选项卡，新建上述4个类。后面操作中，我们绘制形体的时候一定把它放在相应的类中，在绘制前也要把该类激活（类前面的小对勾）

▽组织对话框

2、绘制基础形体：扭曲的10边形棱柱

点击正多边形命令，设置内切圆半径模式、边数10。点击视图中央确定圆点位置，将鼠标向上滑动，键盘输入“10m”回车键，软件会根据文件的“毫米”单位设置，自动换算为“10000”。保持鼠标在垂直方向，即90°，再次回车键，得到正10边形。

▽绘制正10边形

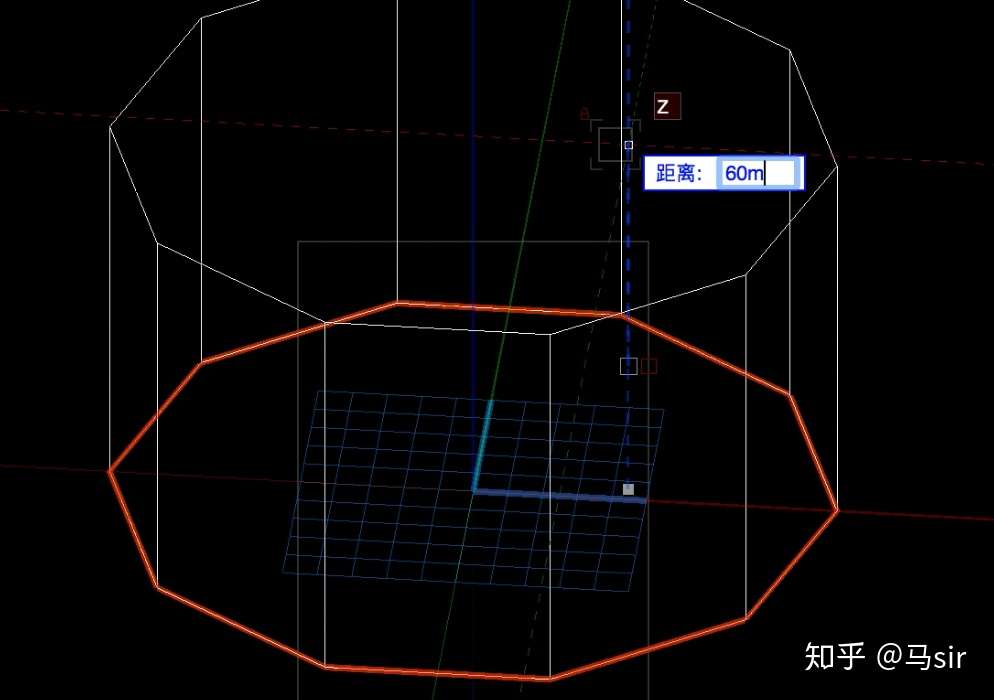

option+鼠标中轴，将视图转为三维视图，点击画好的正多边形，输入60m，得到60m高的棱柱体。

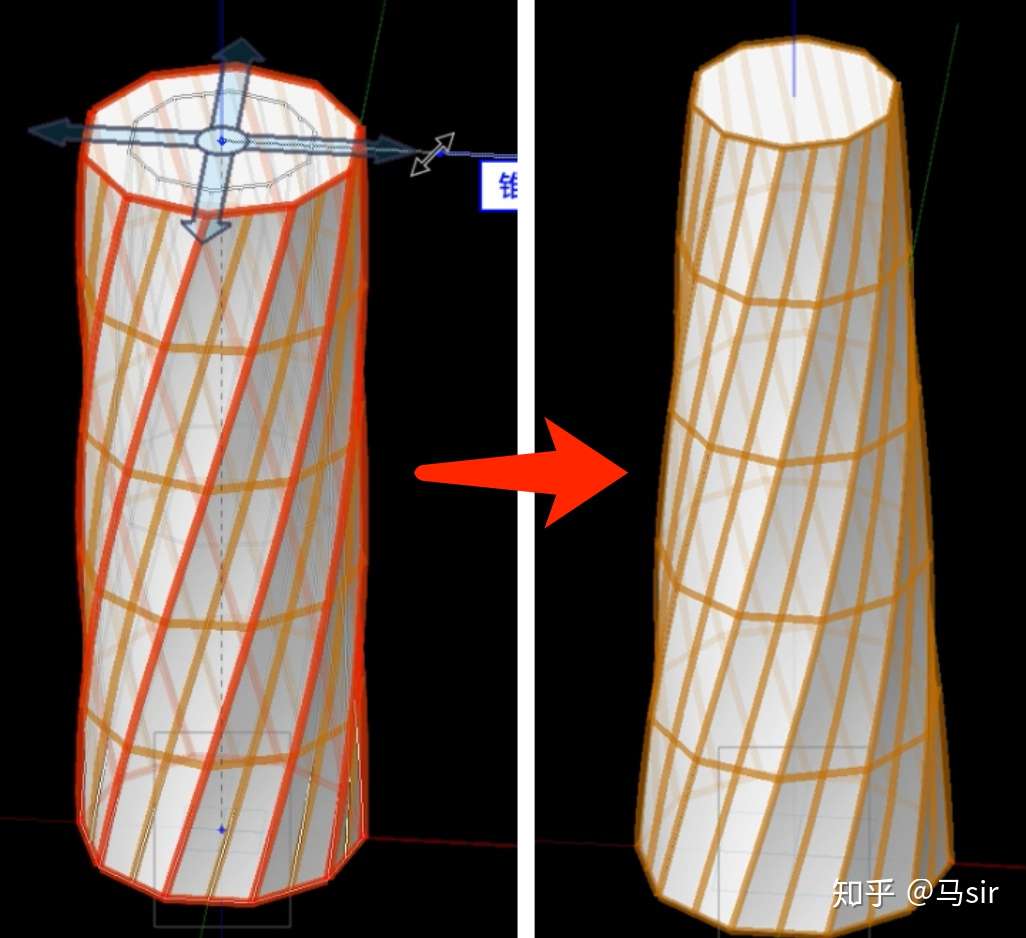

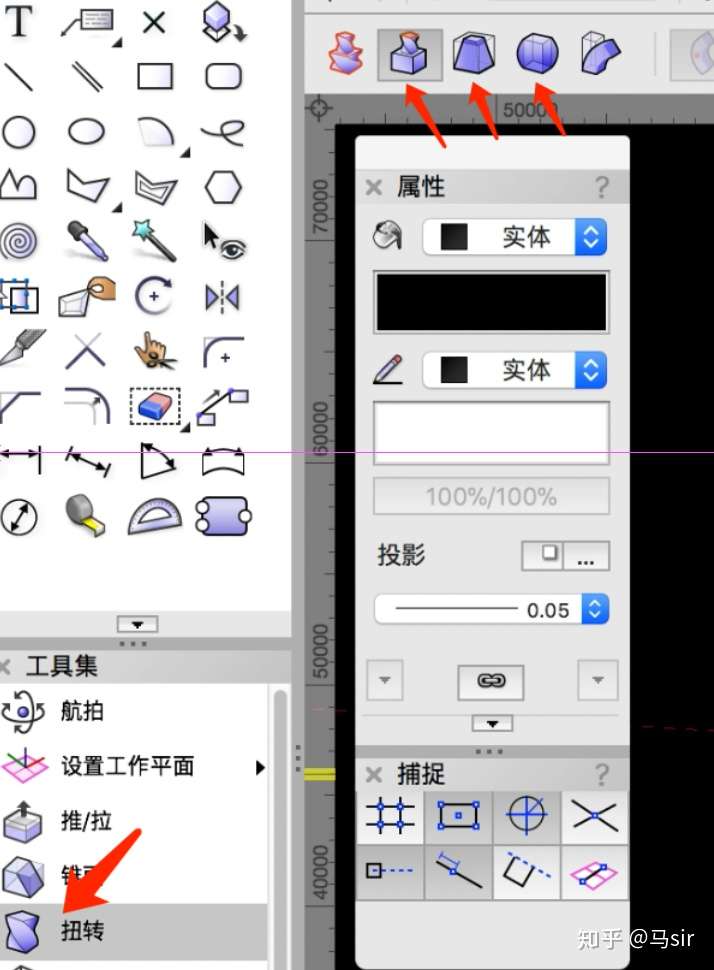

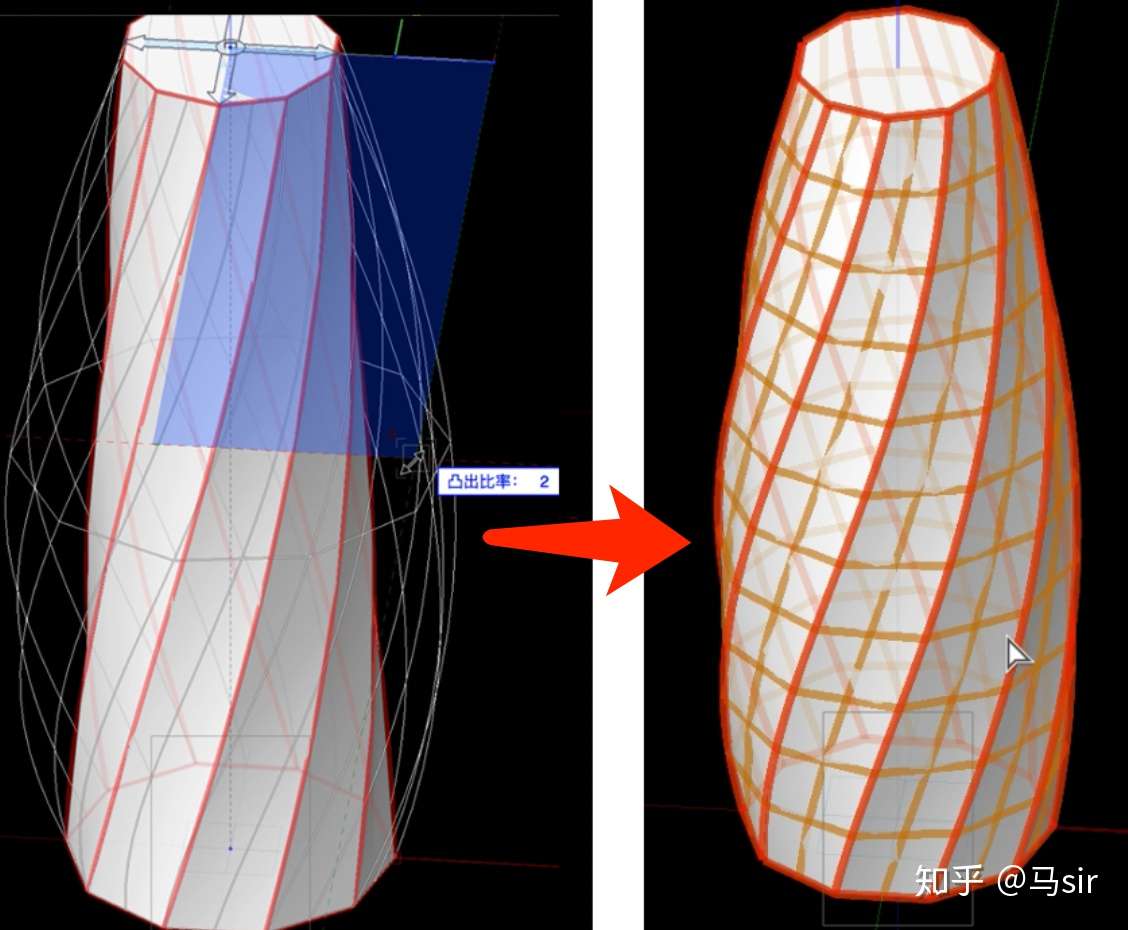

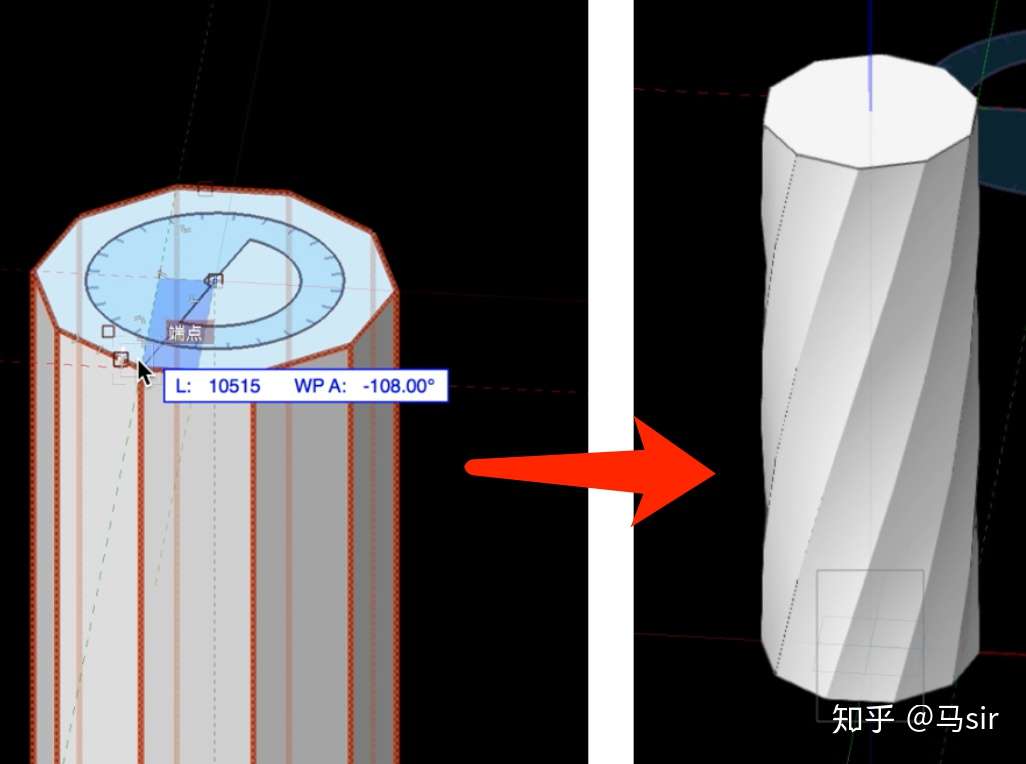

依次使用扭转命令中的3个选项，对棱柱形体进行变形。

▽扭转工具的三种模式

3、绘制玻璃幕墙

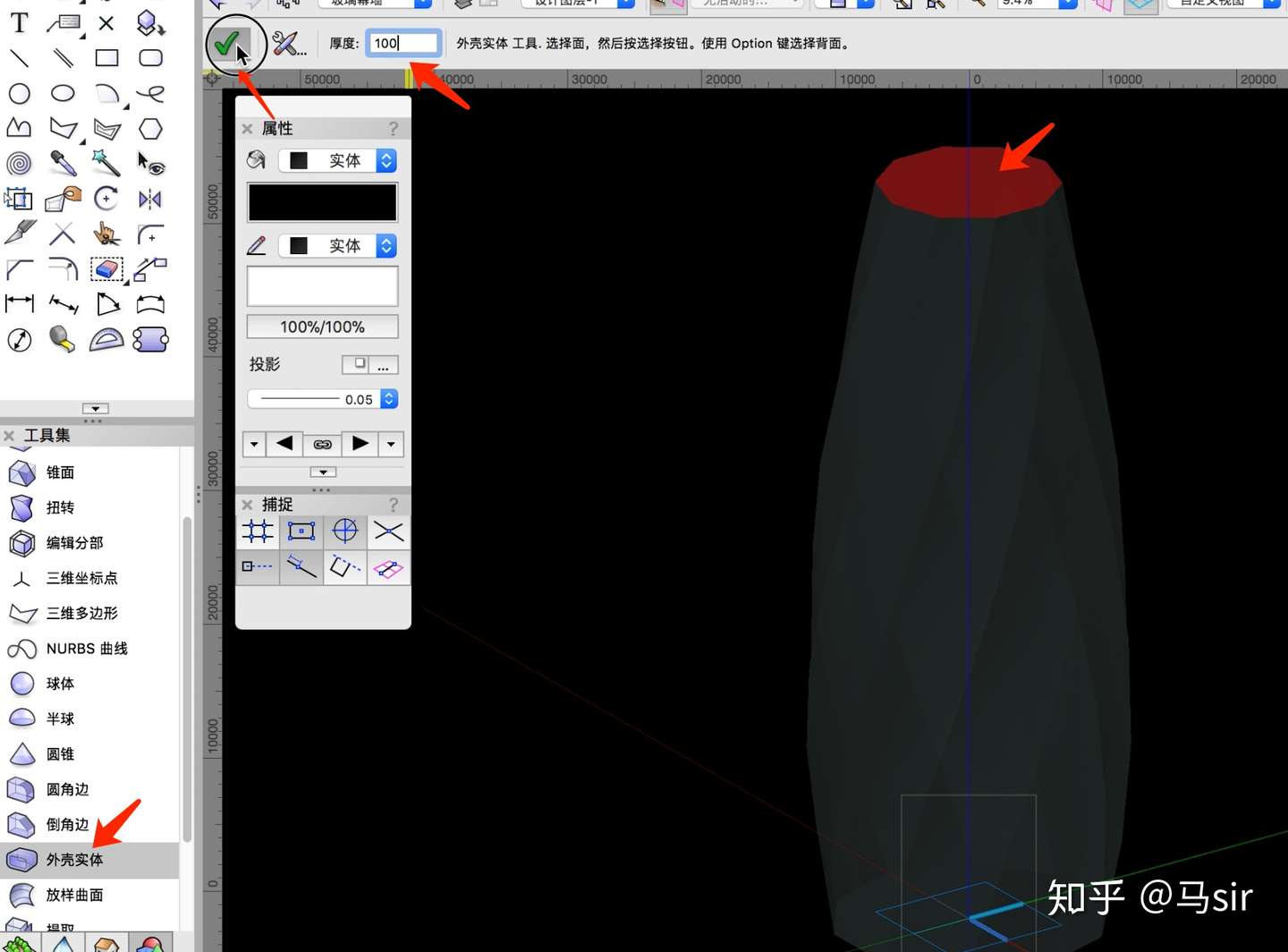

点击“外壳”命令，设置厚度100，点击模型顶部，最后点击命令选项条前面的绿色对勾，得到厚度为100的外壳（玻璃幕墙）

▽外壳工具

4、绘制竖向装饰条

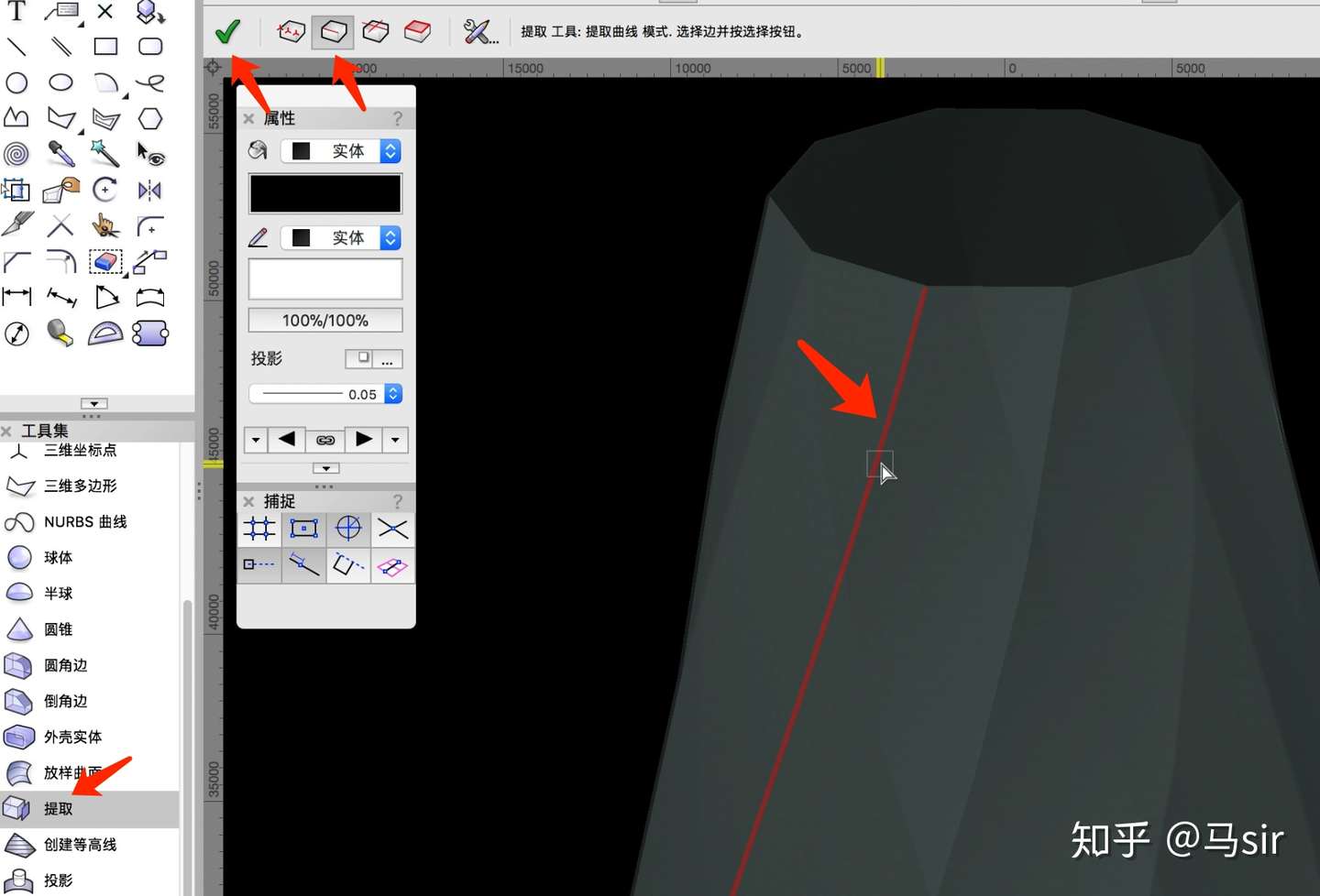

点击“提取”命令，选择提取线模式，拾取一条竖向棱线。

▽用提取工具

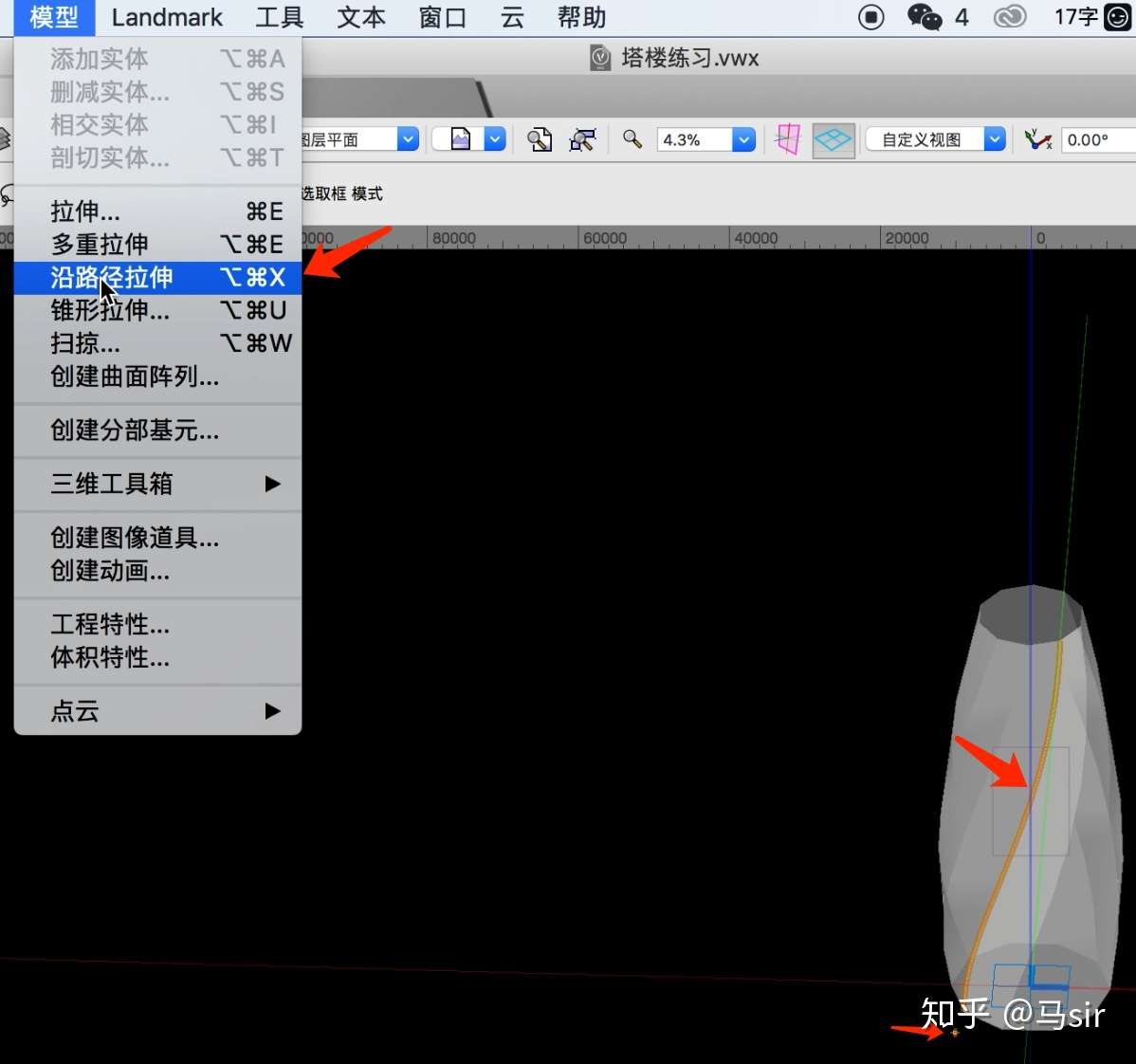

在平面视图中，绘制600x600正方形。将正方形和刚才提取的棱线同时选中，执行菜单栏中 模型\沿路径拉伸。得到一条竖向装饰条。

▽沿路径拉伸

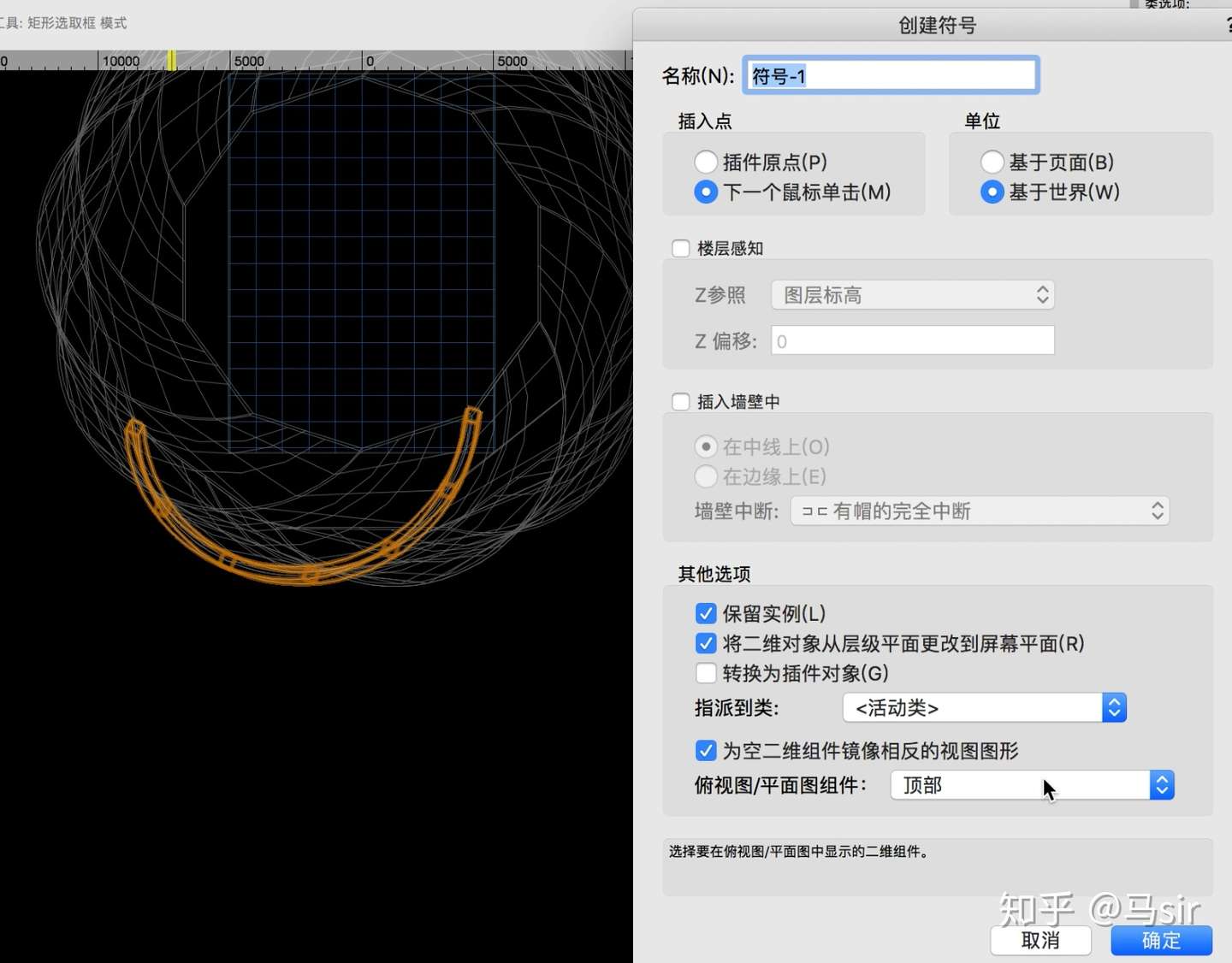

选中装饰条，修改\创建符号，符号相当于su中的组件，CAD中的图块。

▽创建符号

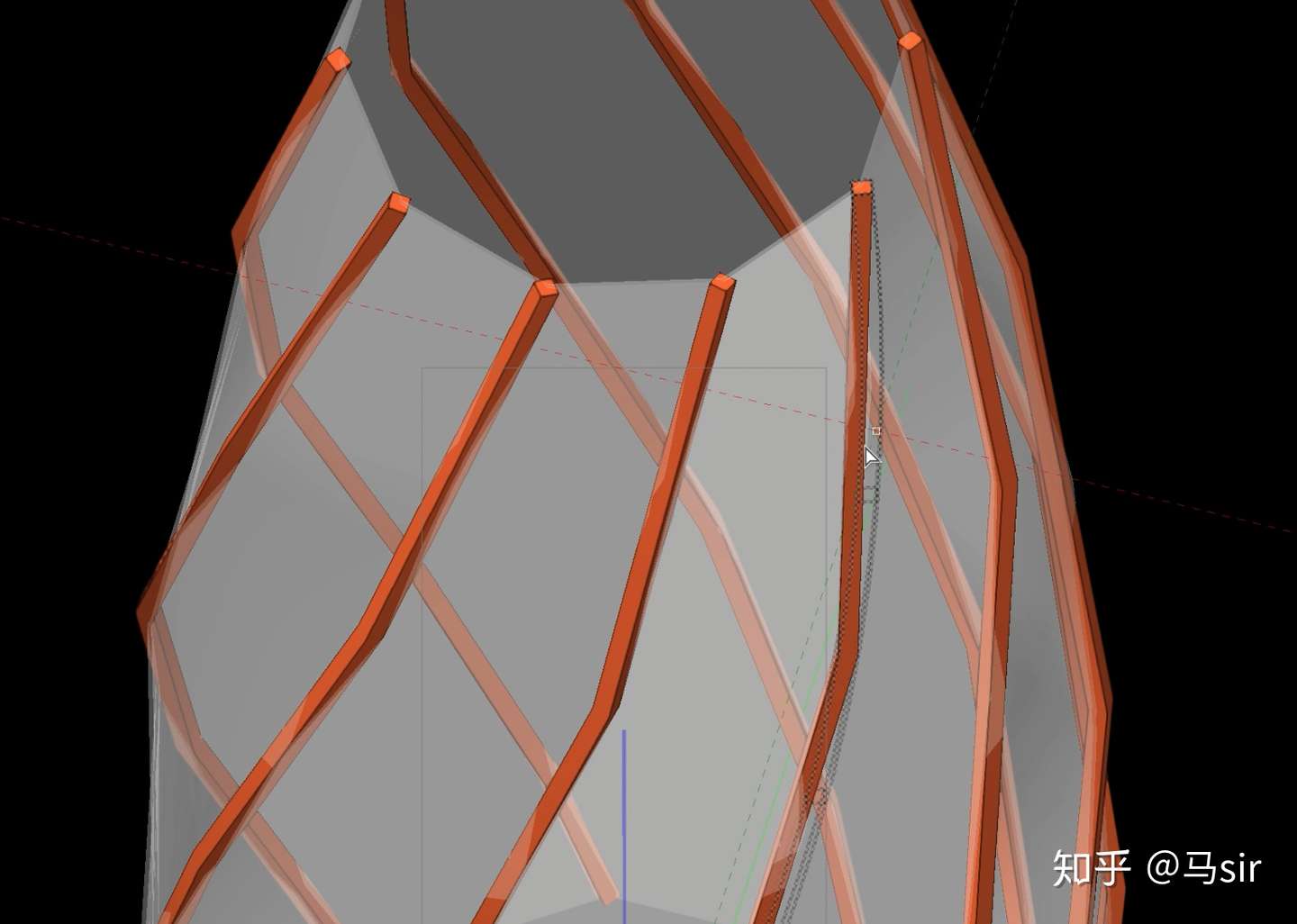

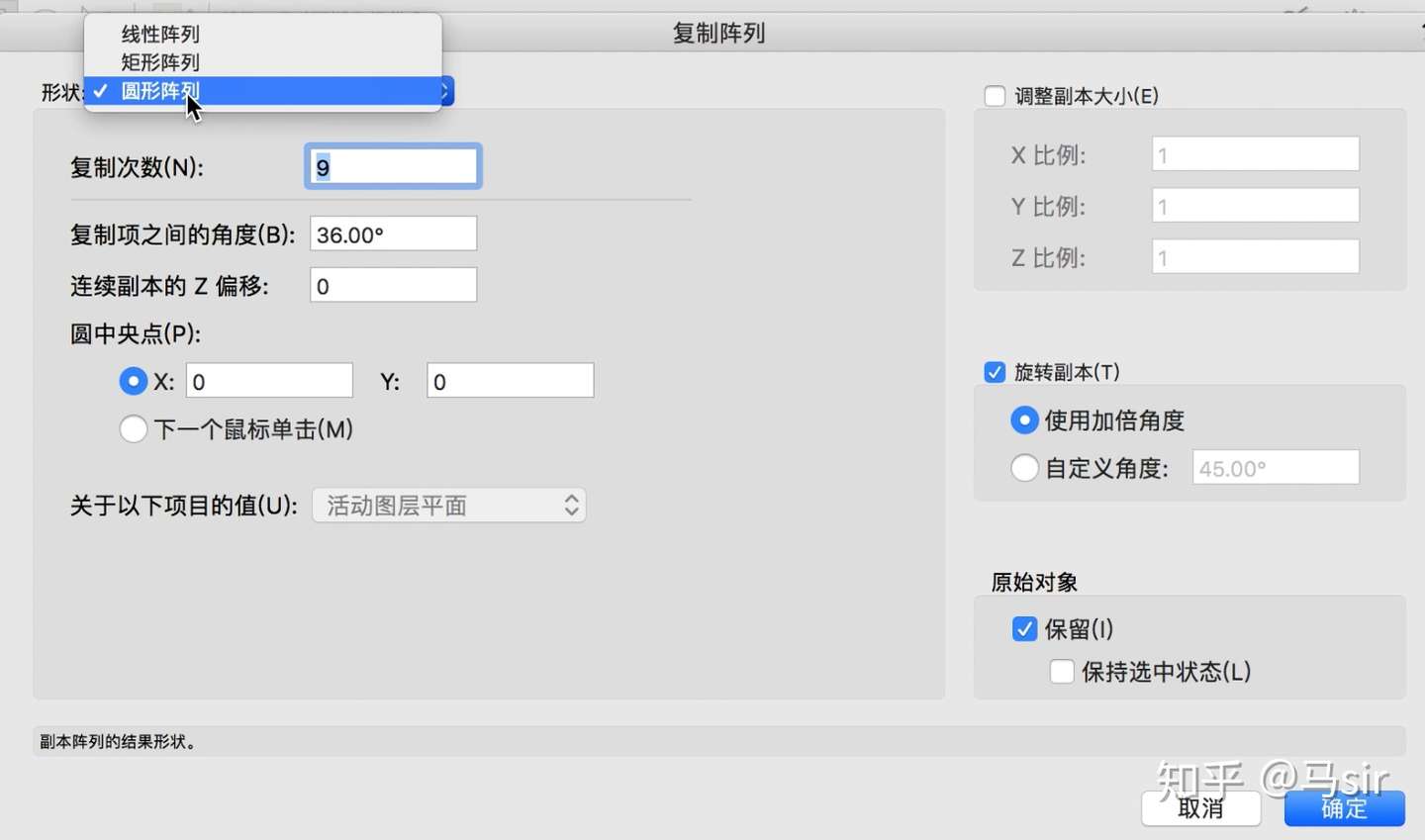

编辑\复制阵列，选中圆形阵列，复制次数9，项间角度36，勾选旋转副本。得到10个竖向装饰条。

▽圆形阵列

5、绘制窗格

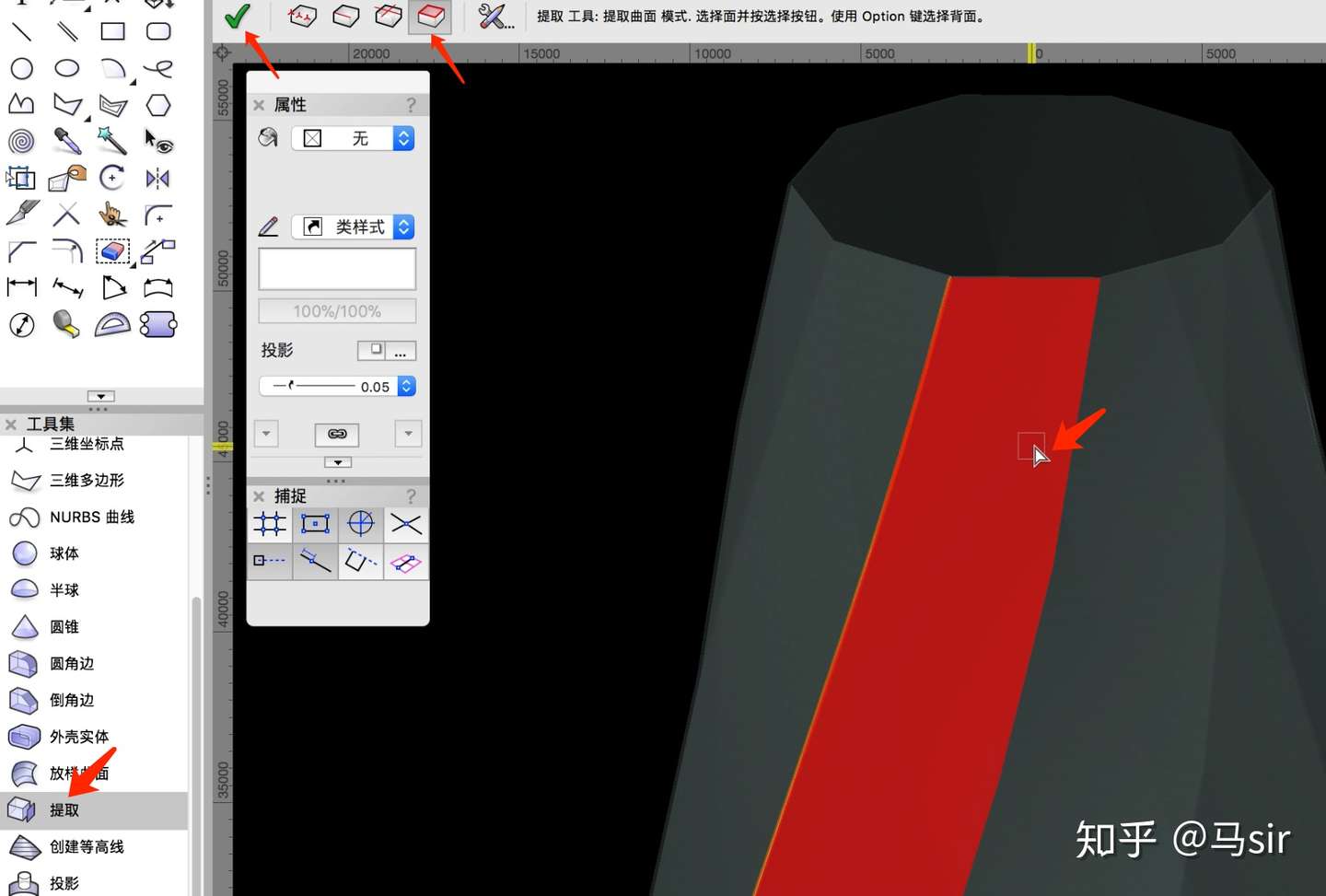

点击“提取”命令，选择提取面模式，提取一个单元曲面。

▽提取工具

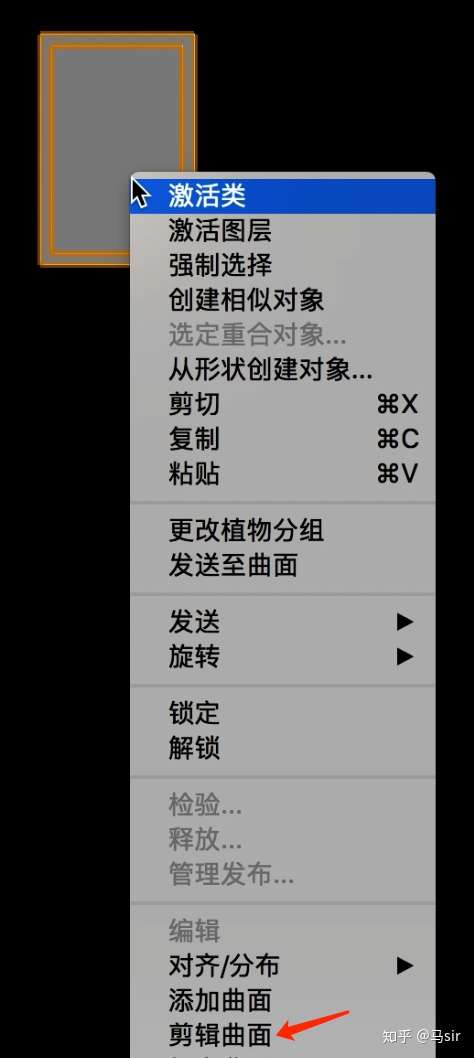

在平面视图绘制基本窗格，使用矩形命令和偏移命令（偏移150）绘制两个矩形，选中他们，右键选择“剪辑曲面”，然后删除中间的矩形面，得到150宽的外框。

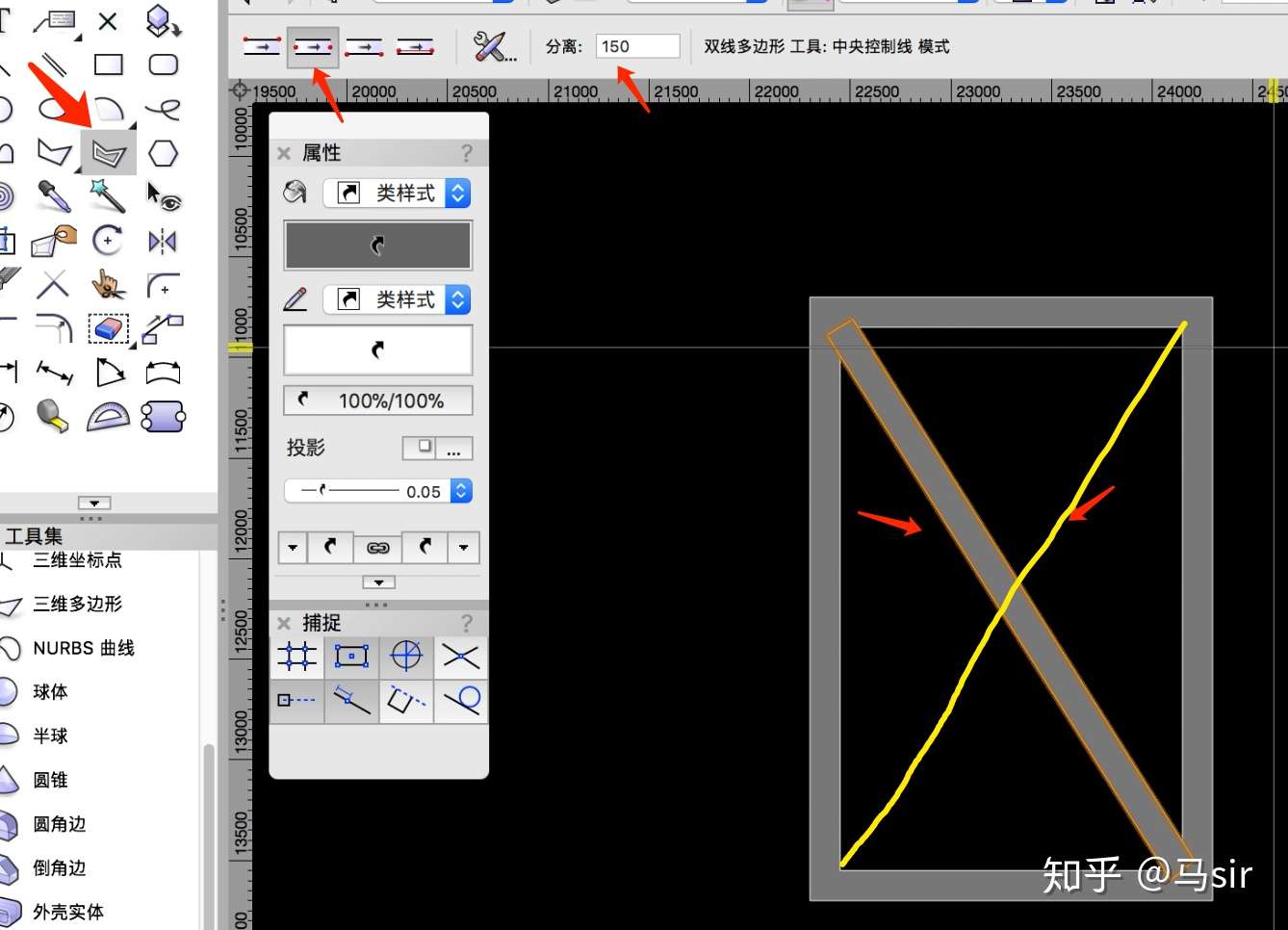

点击“双线多边形”命令，选择中心线模式，分离150，绘制两条对角线。

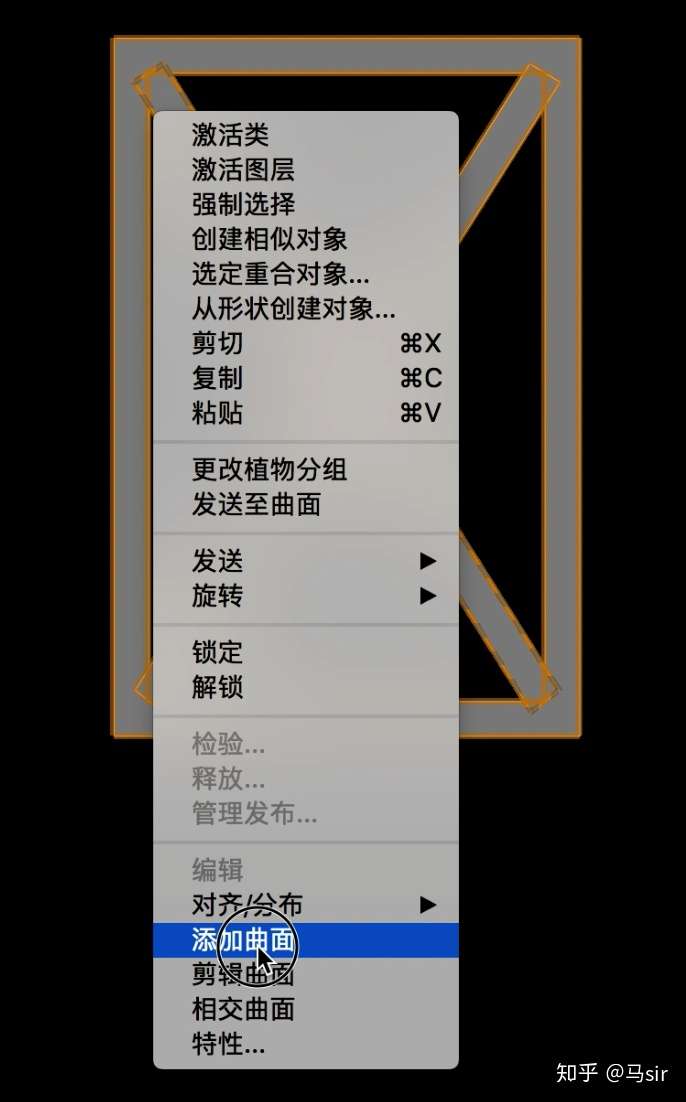

选中三个曲面，右键“添加曲面”，使之合并形成一个曲面。

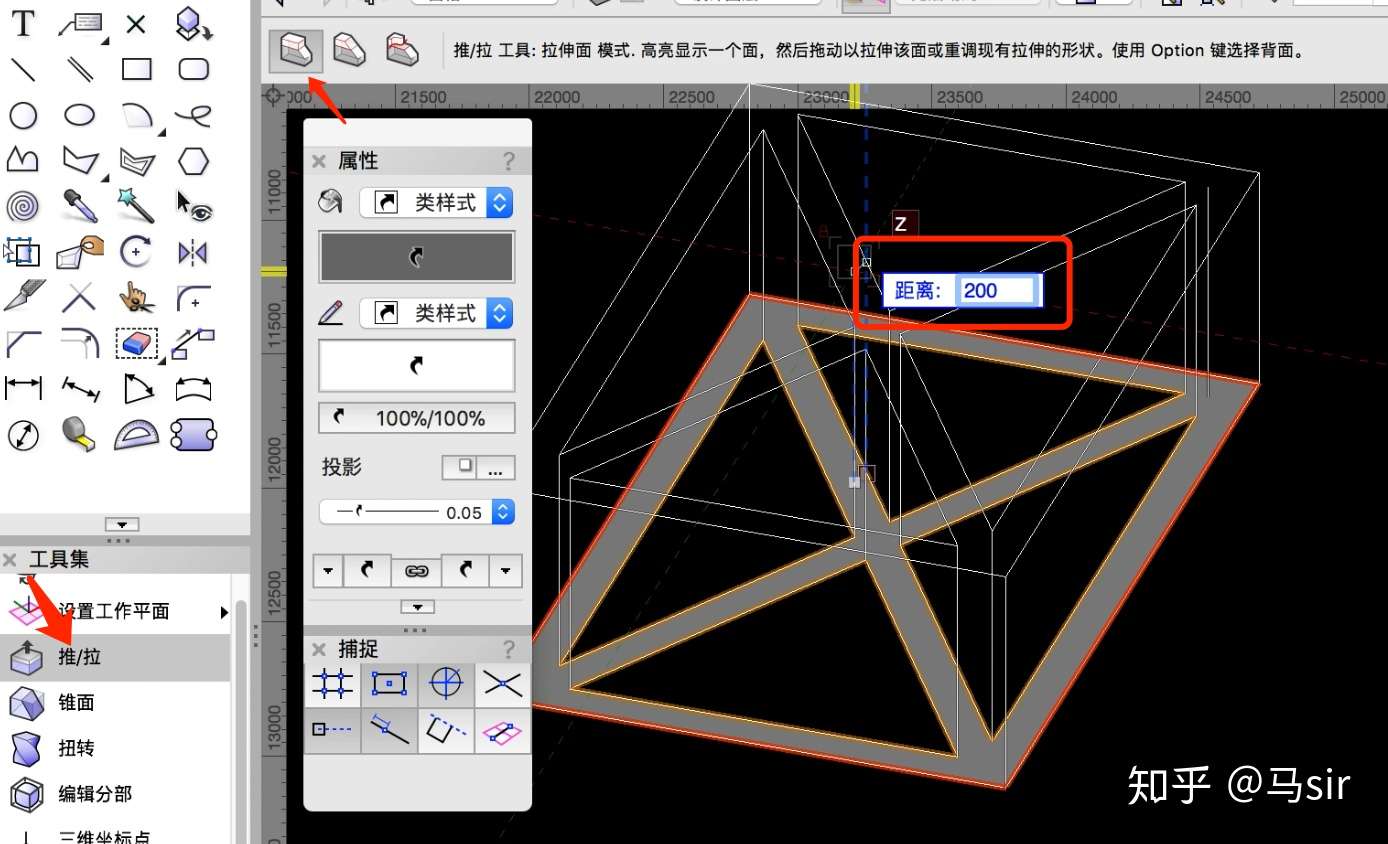

点击“推拉”命令，将合成的曲面推出200厚度。

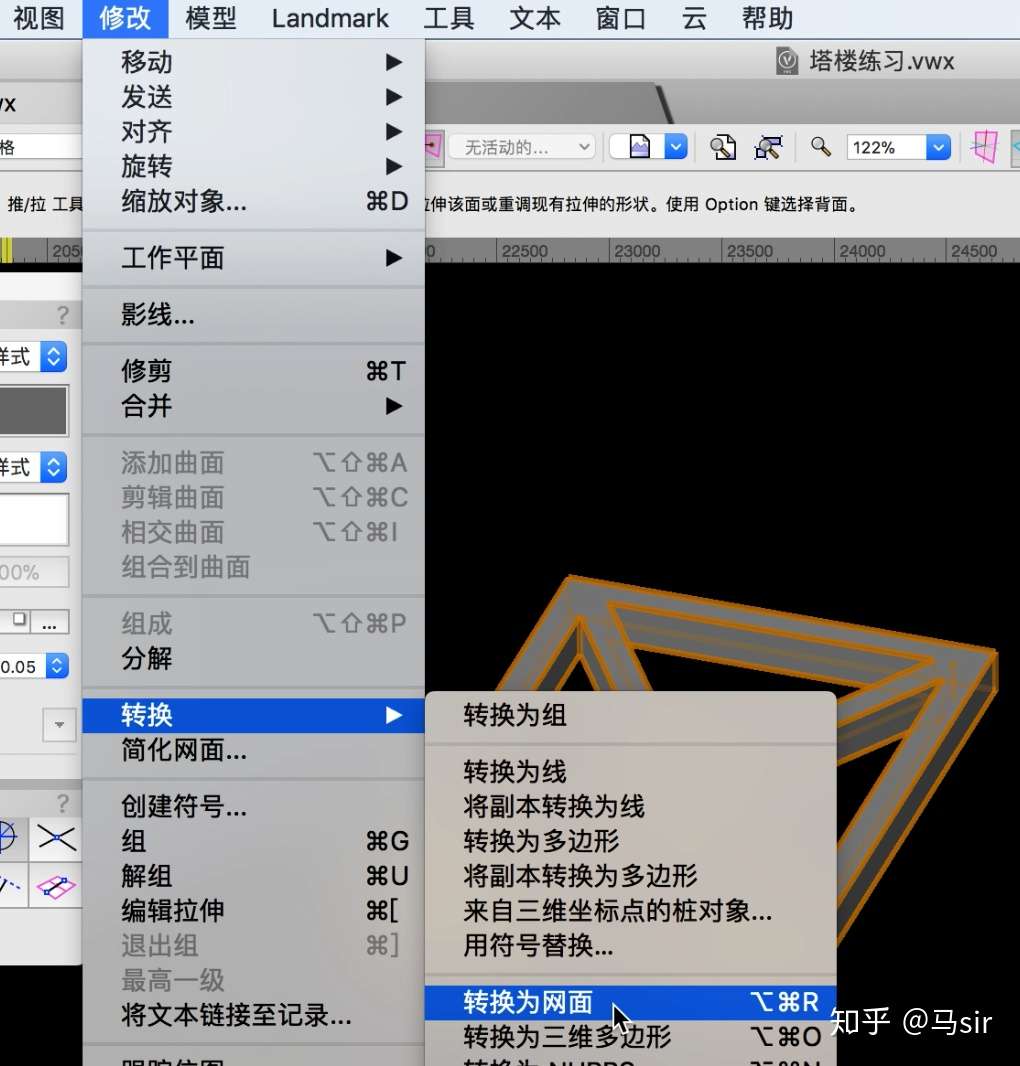

选中200厚窗格单元，修改\转换\转换为网面。得到窗格单元网面。

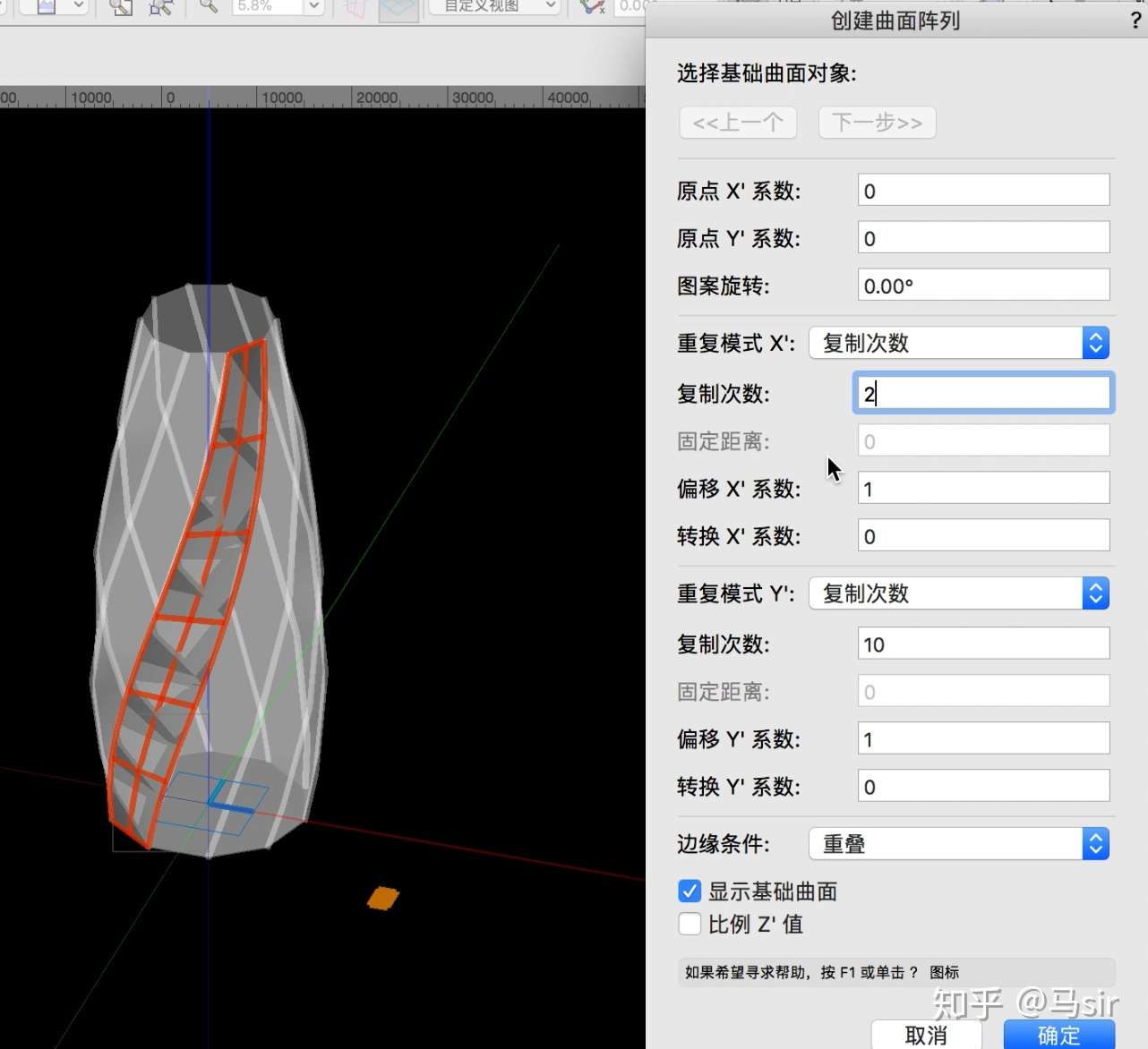

将之前提取的单元曲面和窗格单元网面同时选中，执行 模型\创建曲面阵列，X方向复制2次，Y方向复制10次。

▽创建曲面阵列

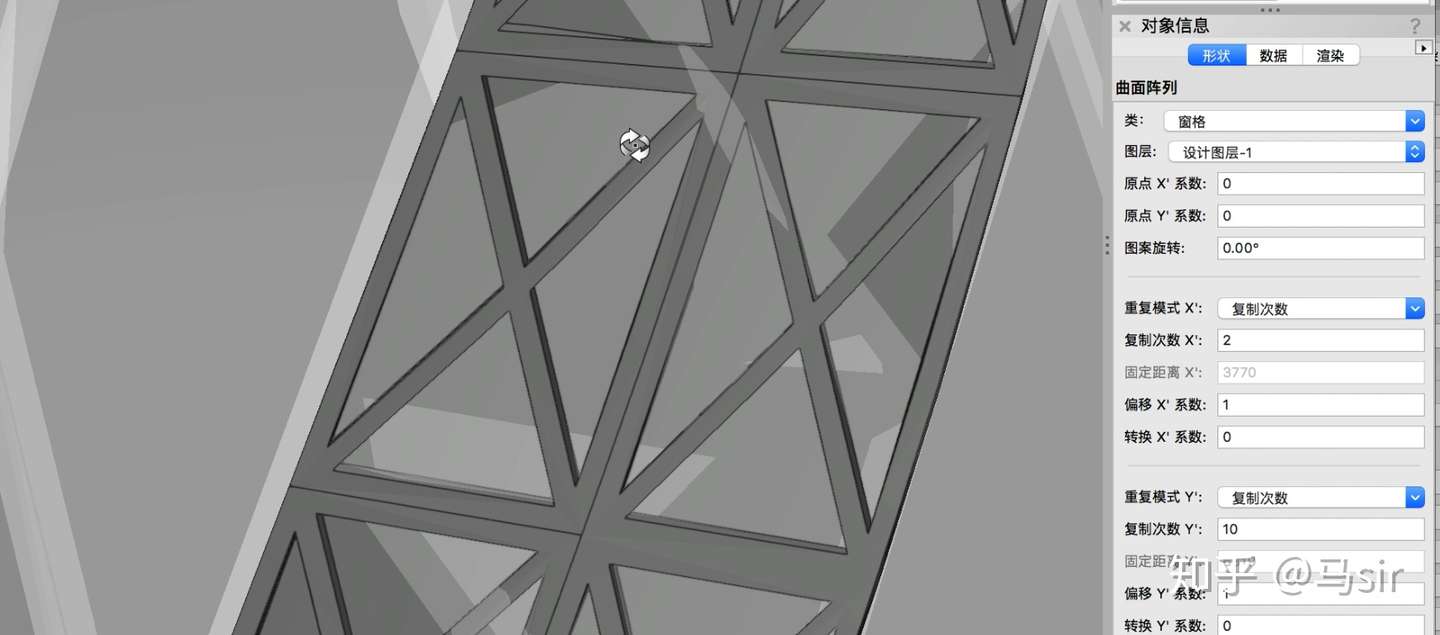

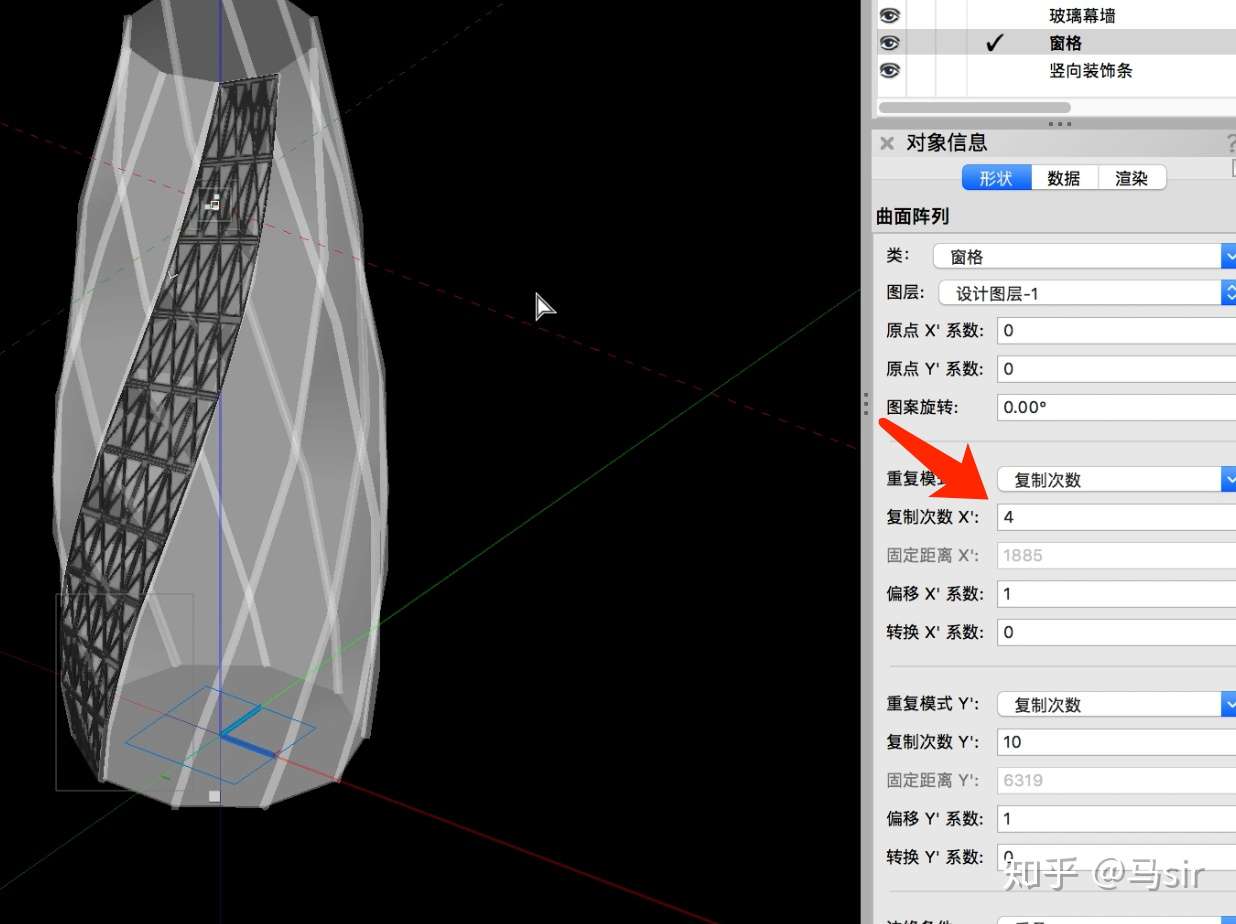

选中得到的曲面阵列，可以在对象信息中调整参数，比如把X方向复制次数增加到4，窗格就会加密。

▽在对象信息中调整曲面阵列

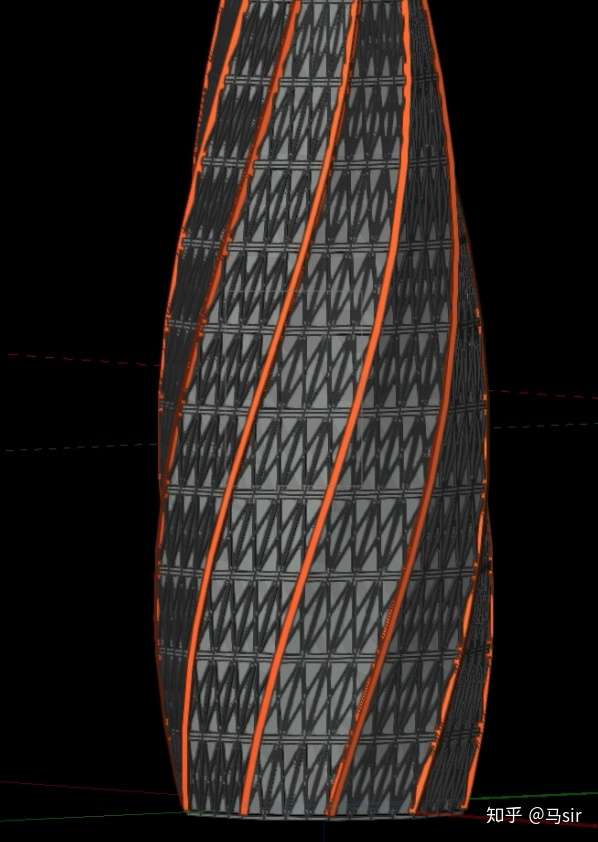

用步骤4中的圆形阵列命令，对网格曲面复制阵列。得到完整的建筑表皮。

6、绘制楼层楼板

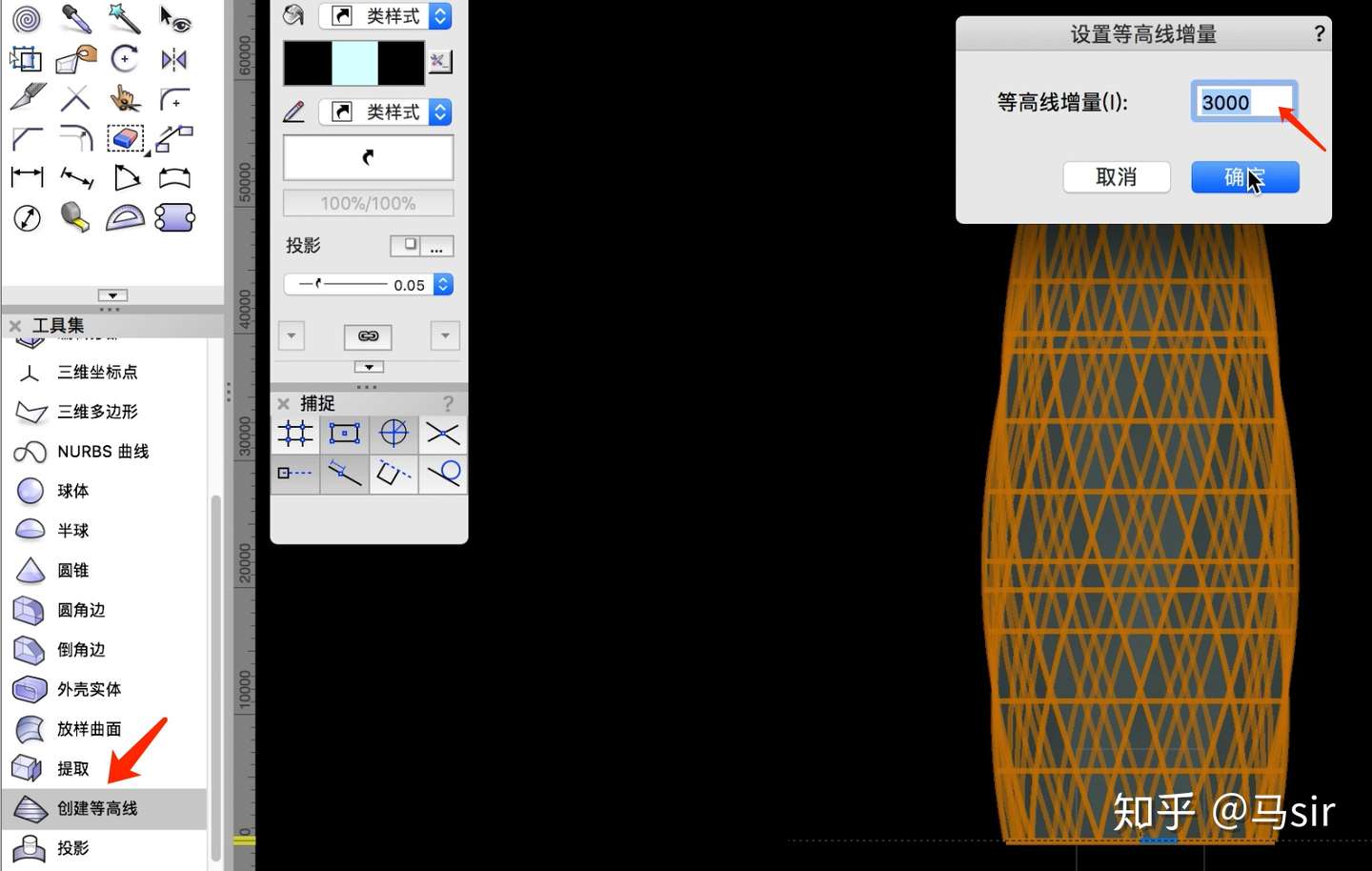

控制类的可见性，单独显示玻璃幕墙。点击 “创建等高线”命令，等高距3000，然后在模型底部绘制水平方向，生成3m间距的等高线。注意，使用这个命令时，要将视图设置为正立面图，否则等高线的方向会出错。

▽创建等高线工具

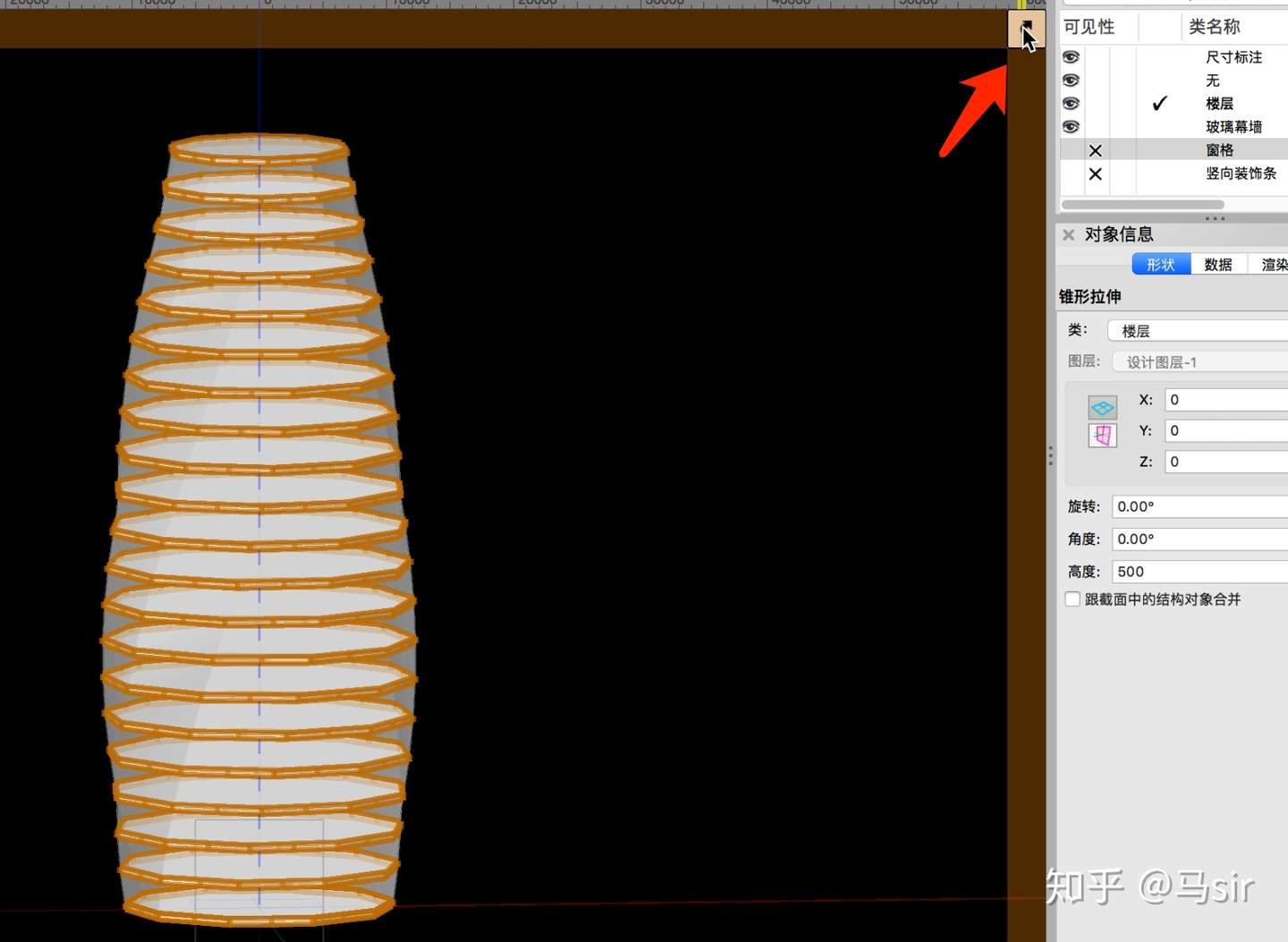

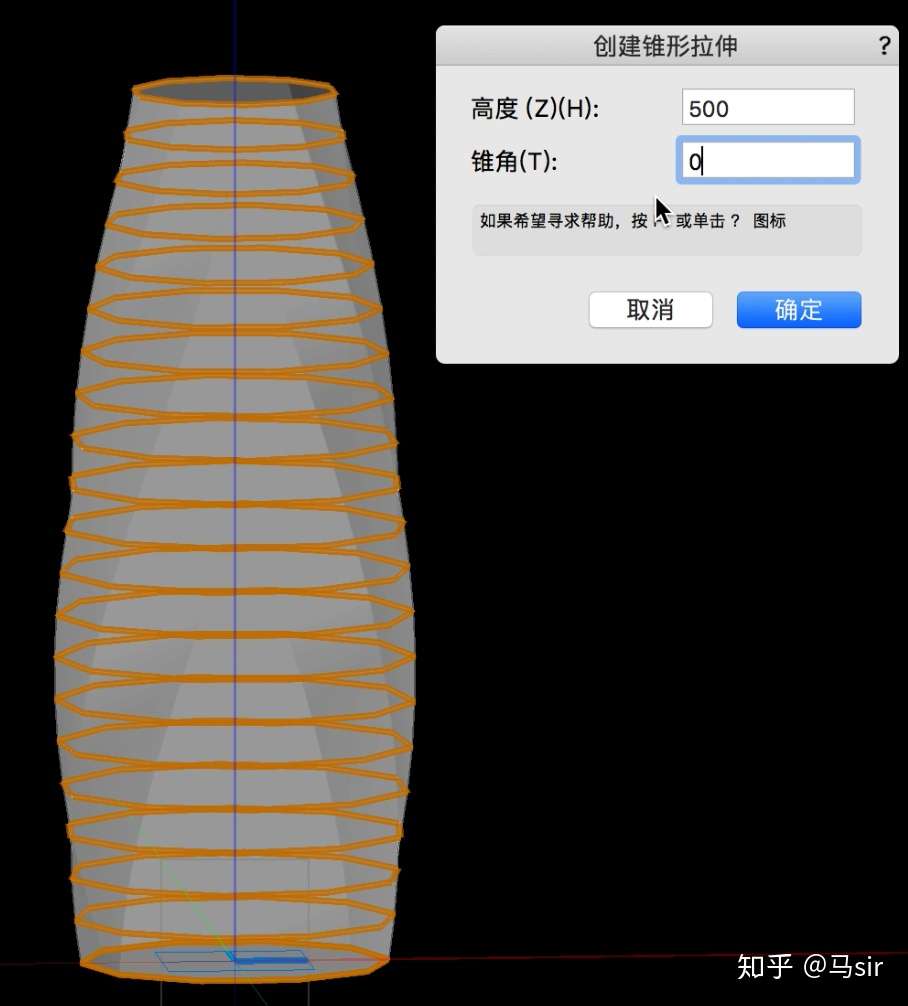

这组等高线是一个组，右键选择编辑，进入编辑界面后，全选全部等高线圈。执行 模型\锥形拉伸，设置厚度-500，锥角0，向下拉伸500的板厚。

▽锥形拉伸

得到一系列500厚的楼板，点击右上角返回按钮，退出组编辑。

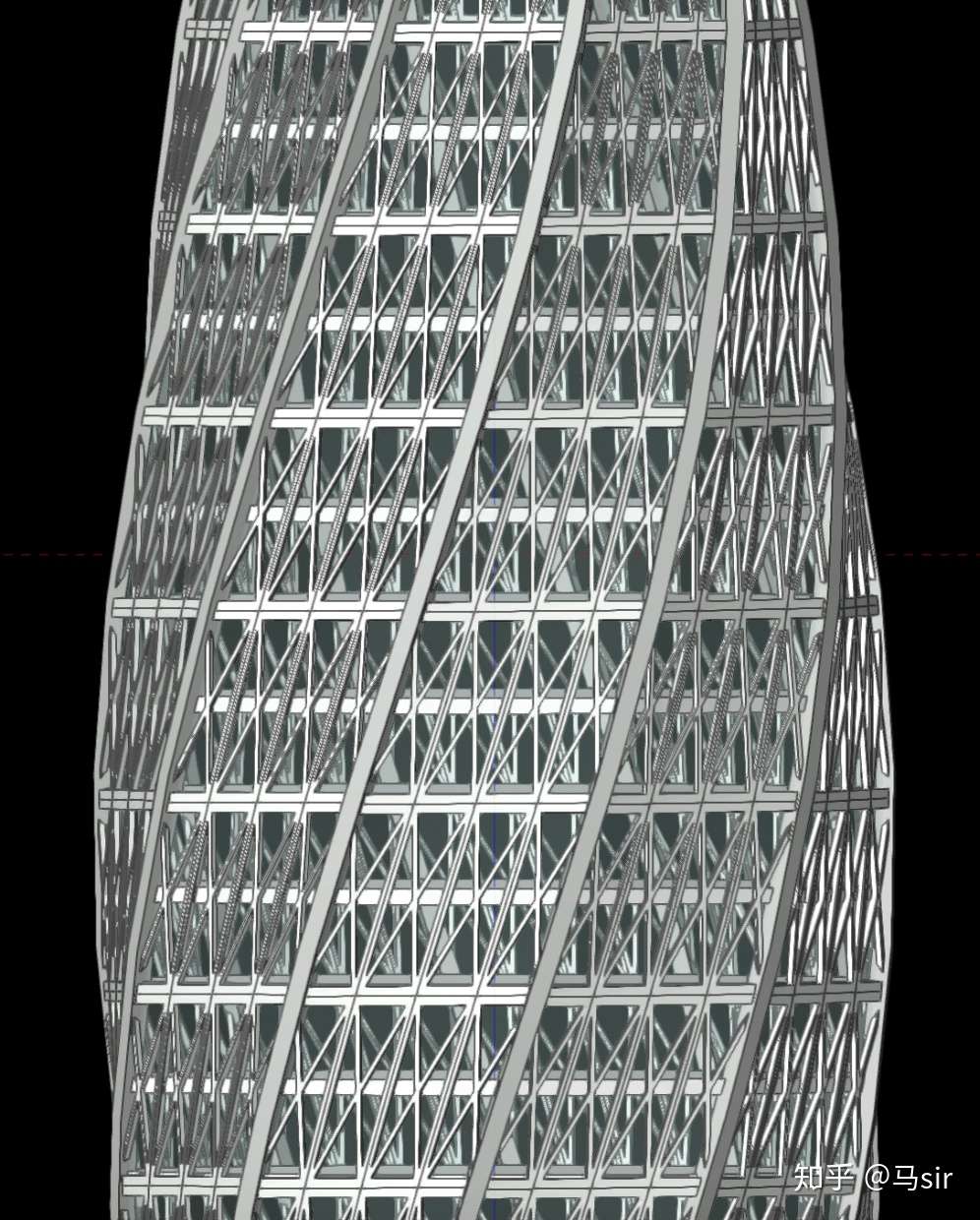

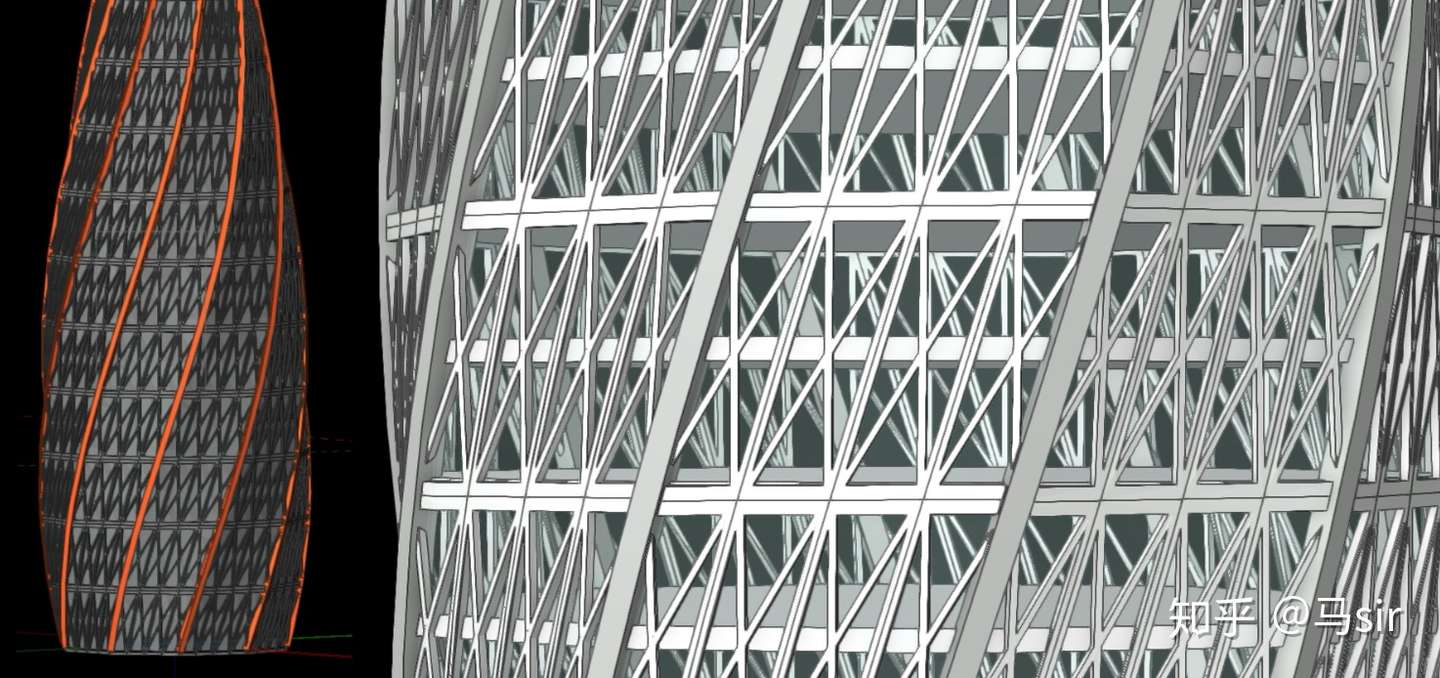

最后，调整一下类的填充颜色、纹理贴图等，得到最终效果。

VW的建模是带有历史记录的，或者说是有一定参数化的。你所建立的放样，沿路径拉伸，曲面阵列，圆形，长方形等等都是可以在创建之后，在属性中进行参数调整的。这个过程虽然不能下，Grasshopper纯参数化软件，对点线面灵活驱动，但是由于打包集成在命令之中，所以方便易用，在手工建模的情况下非常高效。
