Vectorworks优势篇（2）：景观BIM，场地信息化建模

马sir

关注微信公众号：马sir笔记，学习中文视频教程。

---

众所周知，国内主流的BIM软件是revit，但操作相对复杂，而且Autodesk公司的产品更多倾向于建筑土建类的专业项目。Vectorworks是NemetschekVectorworks公司1985年发布的一款CAD（计算机辅助绘图）软件，迭代至今。一直以来该软件都是基于Mac系统开发的，所以操作的交互体验会更好一些，因此在欧美及日本，Vectorworks在Mac用户中的占有率能达到75%，是非常成熟的一款设计软件。目前也有Windows版本的软件，操作体验与Mac版本几乎一致。

Vectorworks内置landmark模块，是理想的景观BIM软件，帮助景观设计师实现场地信息化建模（Site Information Modeling）。通过导入、导出IFC（数据和几何图形）和多种3D文件（可直接导入revit、rhino、SU等格式的文件），是的景观设计与建筑物及其管线综合协同工作。

1.地形

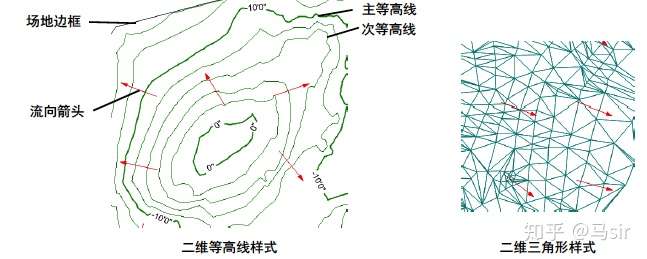

Vectorworks中可以通过，高程点、三维（或二维）等高线、地理信息数据来生成地形，并一键生成地形分析。

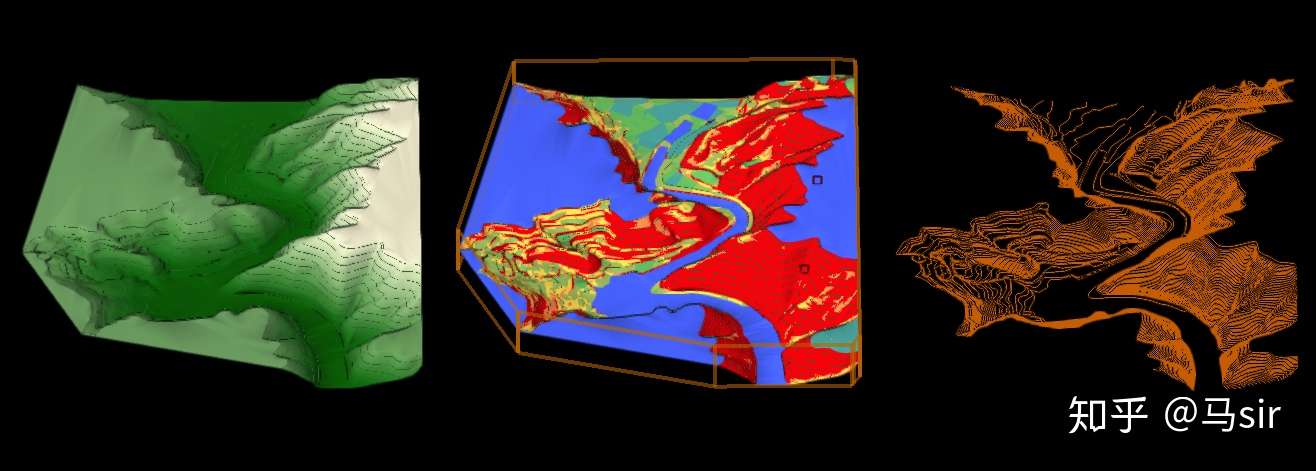

内置模块生成地形，高程分析、坡度分析等

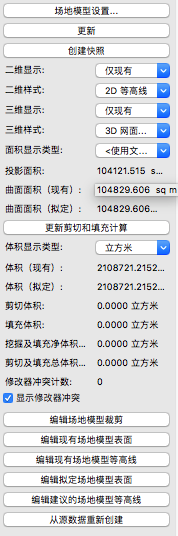

一个场地模型包含的对象信息是很丰富的，除了常规的外观，还有体积、填挖方体积；也可以反复调整编辑地形的表面、等高线，为场地地形调整提供实时数据。

通过“编辑现有场地模型等高线”调整地形的状态，三维模型会同步更新，事实上，Vectorworks中的每一条等高线或高程点（桩）都是具有三维信息的，所以调整起来非常方便和直观。地形上种植的树可以在修改地形后，右键“发送至曲面”，使树木贴合到地形表面。

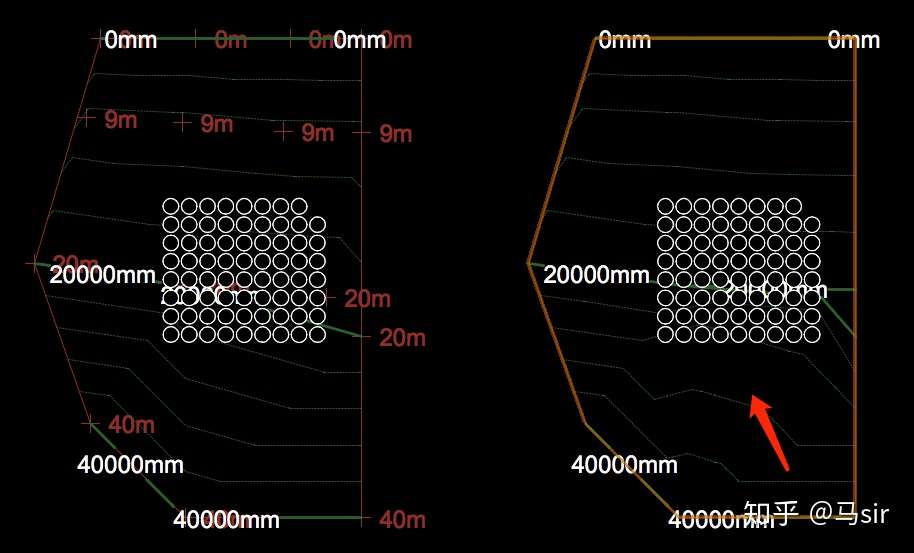

在二维视图调整等高线的形态

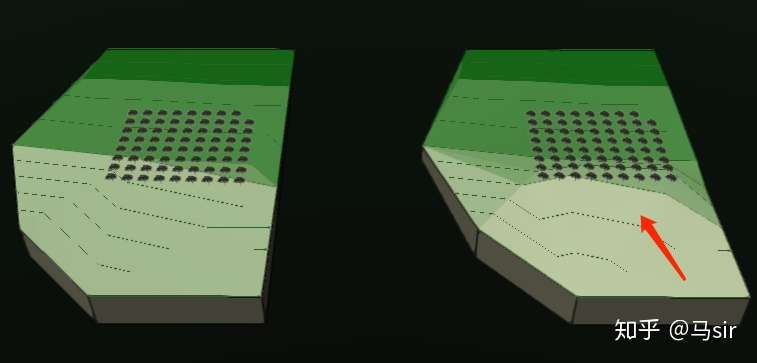

三维视图中的地形随之改变
2.GIS

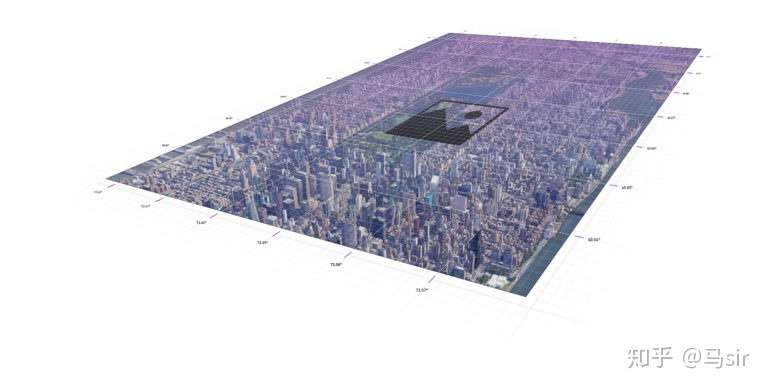

Tree Survey + GeoTIFFs这些工具与传统GIS程序（例如ArcGIS）相关联。新的树木调查功能消除了对外部转换器的需求，并允许您将现有树木的平面输出到shapefile文件中，以供其他人使用。现在，您还可以将地理参考的TIFF文件直接导入模型中。

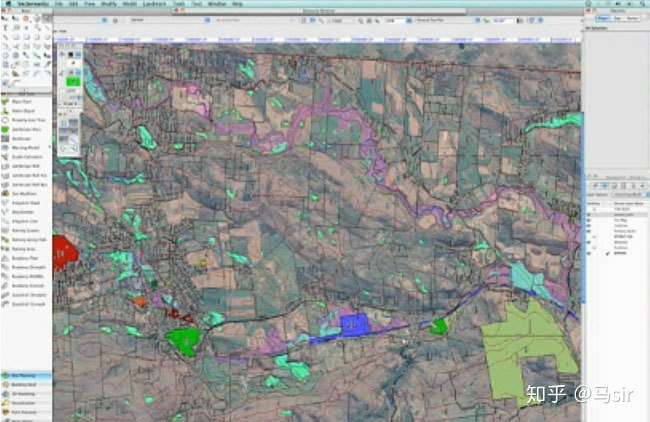

导入shapefile的GIS功能
3.种植及硬景

种植设计更加智能化，每种植物附加的信息也更丰富。这使得设计、施工、采购、养护等环节都有共享的数据可以调用。

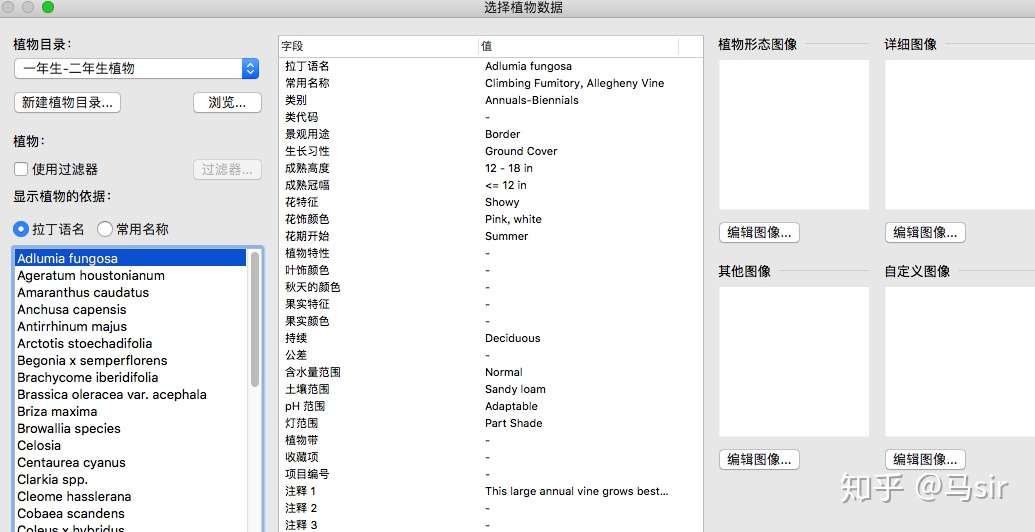

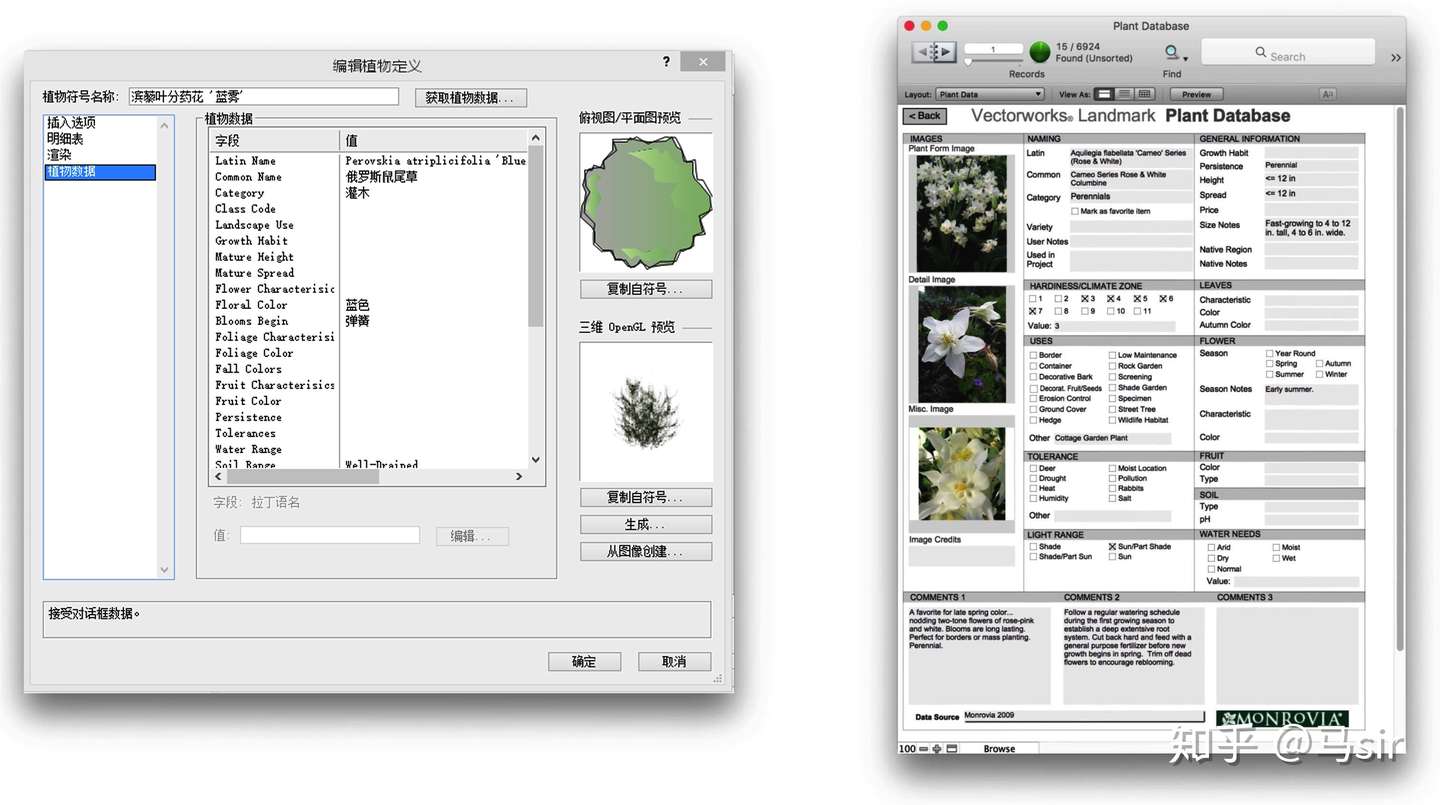

植物属性数据，会跟随每一种植物，根据需要随时调用部分或全部植物数据列表

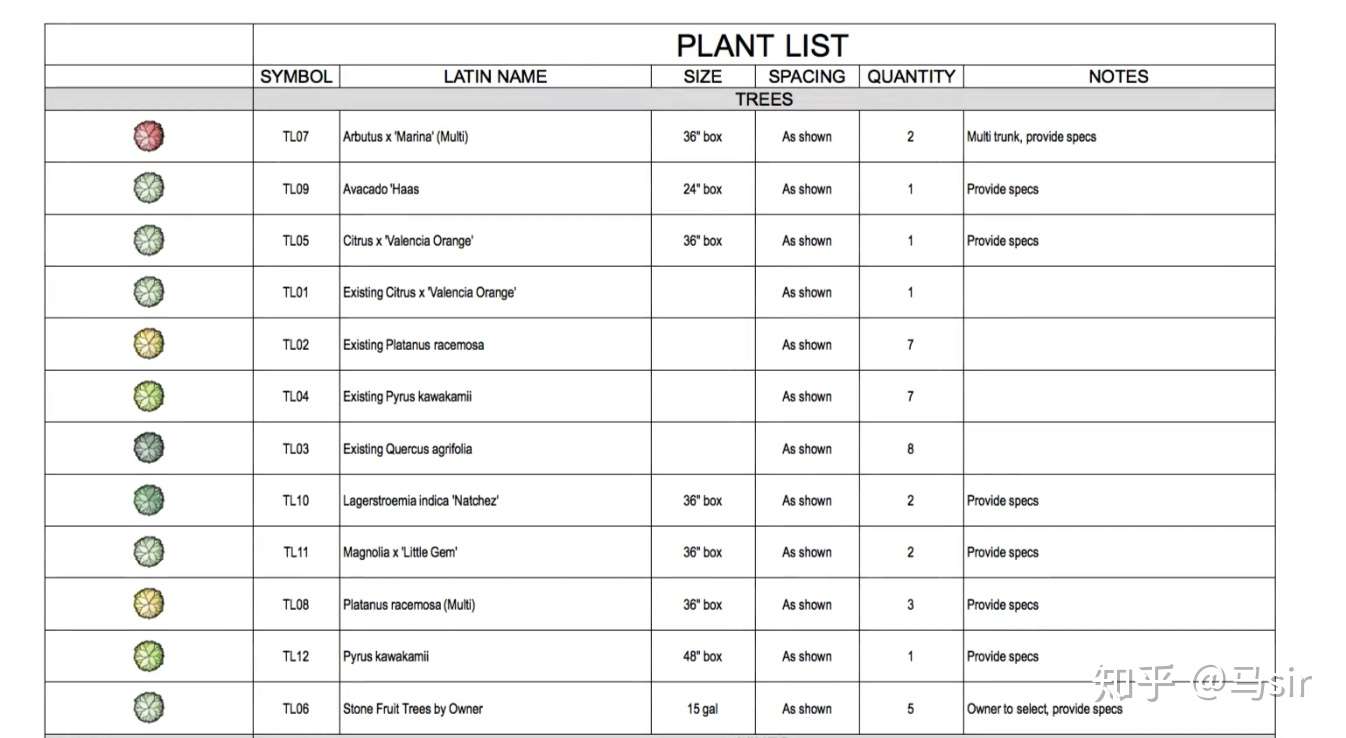

苗木表可定制样式和显示的信息内容

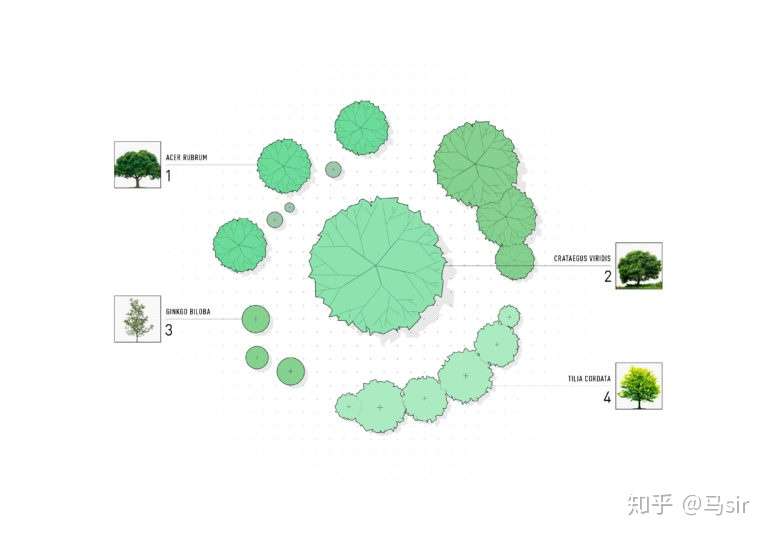

方案阶段使用的种植立面标签

在种植植物时可以选择创建块模式，将二维多边形转化为种植，并且可重新编辑多边形顶点，种植的形态和数量会相应改变，而这种改变将会同步到种植苗木表，以及图面的标注信息。

创建块模式

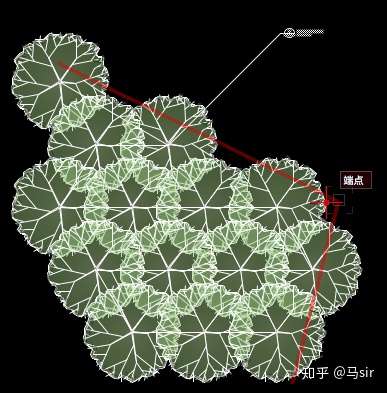

编辑多边形顶点，可改变种植形态

硬质景观也有类似的符号属性，并同步生成表单。形成准确的、联动的工程量和概算数据。

这篇文章，通过地形、gis、种植与硬景几个方面，展示了Vectorworks在景观BIM方向应用的可能性，当然这只是冰山一角，Vectorworks在建筑、MEP管综、灌溉设计、二次开发等方面有同样强调的表现，需要具有前瞻性的设计师探索和开发。
